Развертывание системы
Установка PLAN-R в Kubernetes (preview)
Установка в кластер осуществляется путем установки helm chart в кластер при помощи утилиты helm (https://helm.sh/docs/intro/install/).
Ограничения:
- Не настроена централизованная система сбора логов.
- Не реализована поддержка SSO Kerberos.
В состав helm chart входя следующие зависимости, данные сервисы можно инсталлировать отдельно, указав строку подключения к ним в файле values.yml
- Postgresql
- Rabbitmq
- Redis
Получение образов системы
Перед установкой необходимо перенести образы из полученного архива в приватный Container registry, с которого в последующим будет осуществляется загрузка образов в Kubernetes кластер.
- По полученной ссылке (см. п. 8.1 Получение архива дистрибутива системы) скачиваем архив и распаковываем его на любой сервере, имеющем доступ к Container registry и установленным docker для загрузки образов.
- Выполняем авторизацию в приватном Container Registry выполнив docker login <your.private.registry>.
Выполнение авторизации в приватном репозитории
- В разархивированном дистрибутиве переходим в директорию images и выполняем скрипт push-to-registry.sh с аргументом -r <your.private.registry>. (также можно указать <your.private.registry>/dppm/ в качестве префикса, тогда все загруженные образы будут доступны по пути <your.private.registry>/dppm/). Данный скрипт выполняет загрузку всех образов из директории images. Eсли какие-либо образа не должны быть загружены в приватный репозиторий, из директории ./images их необходимо удалить.
Загрузка образов в приватный репозиторий
- При установки helm chart обязательно указать global.imageRegistry: <your.image.registry> либо image.registry: <your.image.registry>
Установка PLAN-R helm chart
- Переходим в полученный разархивированный дистрибутив. Перед установкой убеждаемся, что установлен helm и есть подключение к нужному кластеру.
Проверка доступности Kubernetes кластера
- Записываем значения параметров по умолчанию planr-values.yaml для последующей их кастомизации.
- helm show values planr-0.1.0.tgz > planr-values.yaml
- Редактируем необходимые значения в planr-values.yaml. Описание параметров helm chart (см. в п. 8.5.3 Параметры PLAN-R helm chart).
- Выполняем установку (рекомендуется заранее создать отдельное пространство имён, либо создать его во время установки добавив аргумент --create-namespace planr):
- helm install planr plan-r-0.1.0.tgz -f planr-values.yaml --namespace planr
Параметры PLAN-R helm chart

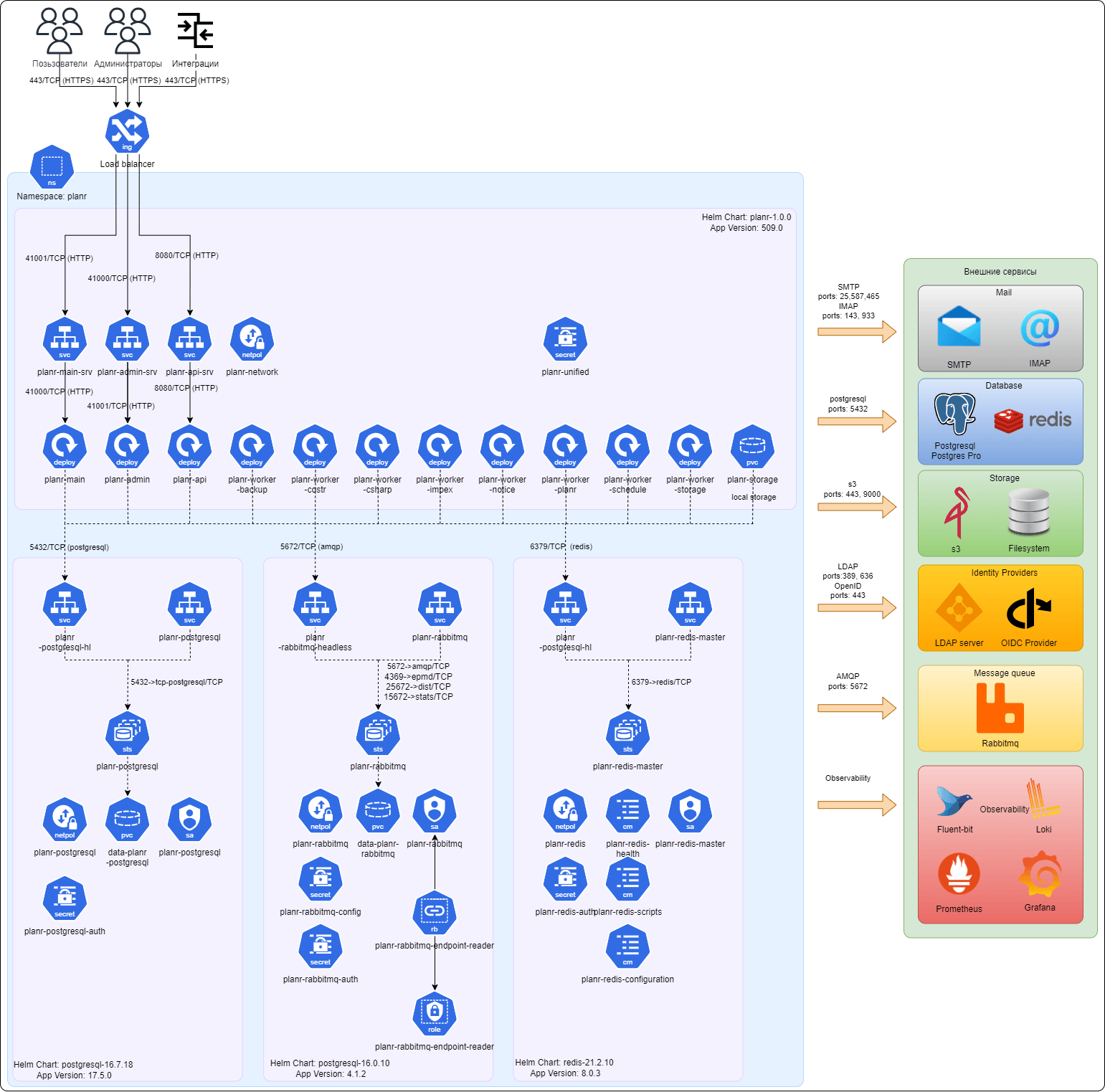

- Helm chart содержит в себе 3 sub-charts (PostgreSql, RabbitMq, Redis). Полное описание параметров можно найти по следующим ссылкам:
https://artifacthub.io/packages/helm/bitnami/postgresql/11.9.13
https://artifacthub.io/packages/helm/bitnami/redis/16.13.2
https://artifacthub.io/packages/helm/bitnami/rabbitmq/11.16.2
Если планируется использовать уже развернутые решения, деплой sub-charts можно отключить следующими параметрами. В данном случаи в секции planrConfig.secrets, необходимо указать строки для подключения к уже развернутым сервисам.
- postgresql.enable: false
- rabbitmq.enable: false
- redis.enable: false
В следующей таблице представлены все параметры, используемые при установке helm chart.
Таблица 6. Параметры, используемые при установке helm chart
| Переменная | Описание | Значение по умолчанию |
| 1 | 2 | 3 |
| Глобальные параметры | ||
| global.imageRegistry | Глобальный реестр образов Docker | "" |
| global.pullSecrets | Массив имен существующих серектов для загрузки образов | [] |
| global.storageClass | Класс для создания Persistent Volume(s) | "" |
| Конфигурация приложения | ||
| planrConfig. annotations | Дополнительные аннотации к созданной Configmap | [] |
| planrConfig.secrets.create | Создание секрета с строками подключения к внешним ресурсам | true |
| planrConfig.secrets.existSecret | Имя существующего секрета с строками подключения к внешним ресурсам | "" |
| planrConfig.secrets.DB_URL | Строка подключения к бд PostgreSql | postgresql://planr:planr@planr-postgresql-hl:5432/planr |
| planrConfig.secrets.MB_URL | Строка подключения к брокеру сообщений RabbitMQ | amqp://planr:planr@planr-rabbitmq-headless:5672/planr |
| planrConfig.secrets.REDIS_URL | Строка подключения к кешу данных Redis | redis://:redisplanr@planr-redis-headless:6379 |
| planrConfig.env.LOCAL_AUTH_ENABLED | Включение локальной аутенфикации | true |
| planrConfig.env.LDAP_AUTH_ENABLED | Включение аутентификации через Active Directory | false |
| planrConfig.env.API_KEY_AUTH_ENABLED | Включение аутентификации при помощи api ключей | true |
| planrConfig.env.SYSTEM_SITE | Hostname, на который настроен ingress | localhost |
| planrConfig.env.FILE_TOKEN_SECRET | Рандомная строка, используемая для подписи файлов, выгружаемых для пользователя. | qxowf545VL7hivuDL2XF5TdQz8pAp95o |
| planrConfig.env.FILE_TOKEN_EXPIRESIN | Время жизни токена | 24h |
| planrConfig.env.JWT_SECRET | Строка для подписи JWT токена аутентификации. | HggHdtd467Gg67 |
| Конфигурация Services | ||
| Services.main.type | Тип созданного Service для доступа к основному приложению | ClusterIP |
| Services.main.port | Порт сервиса основного приложения | 80 |
| Services.admin.type | Тип созданного Service для доступа к консоли администрирования | ClusterIP |
| Services.admin.port | Порт сервиса для доступа к консоли администрирования | 81 |
| Services.api.type | Тип созданного Service для доступа api | ClusterIP |
| Services.api.port | Порт сервиса для доступа к api | 82 |
| Services.docs.type | Тип созданного Service для к документации | ClusterIP |
| Services.docs.port | Порт сервиса для доступа документации | 83 |
| Конфигурация ingress | ||
| ingress. enabled.true | Создание Ingress | true |
| ingress. hostname | Dns имя. | "" |
| ingress. className | Класс используемого ingress controller | nginx |
| ingress. paths.main.path | Путь к основному приложению | / |
| ingress.paths.main.pathType | Тип пути для доступа к основному приложению | Prefix |
| ingress. paths.admin.path | Путь к консоли администрирования | /admin |
| ingress.paths.admin.pathType | Тип пути для доступа к консоли администрирования | Prefix |
| ingress. paths.api.path | Путь к публичному api | /public-api |
| ingress.paths.api.pathType | Тип пути для доступа к публичному api | Prefix |
| ingress. paths.docs.path | Путь к документации | /docs |
| ingress.paths.docs.pathType | Тип пути для доступа к документации | Prefix |
| Ingress.annotations | Дополнительный аннотации для ingress controller | [] |
| Ingress.tls | Включение защищённого соединения для Ingress | [] |
| Конфигурация загрузки образов | ||
| image.registry | Глобальный реестр Docker образов | "" |
| image.imageTag | Тег образов | latest |
| image.pullPolicy | Политика скачивания образов | always |
| image.existPullSecrets | Существующий секрет для загрузки образов | [] |
| image.create | Создание секрета для скачивания образов | false |
| image.imageCredentials.registry | реестр docker образов | "" |
| image.imageCredentials.username | Имя пользователя для доступа к реестру образов | "" |
| image.imageCredentials.password | Пароль для доступа к реестру docker образов | "" |
| image.imageCredentials.email | Email для доступа к реестру docker образов | "" |
| Масштабирование приложения | ||
| deployments.main.image | Имя образа для main deployment | main |
| deployments.main.replicaCount | Количество реплик main | 1 |
| deployments.admin.image | Имя образа для admin | admin |
| deployments.admin.replicaCount | Количество реплик admin | 1 |
| deployments.api.image | Имя образа для api | api |
| deployments.api.replicaCount | Количество реплик api | 1 |
| deployments.docs.image | Имя образа для docs | docs |
| deployments.docs.replicaCount | Количество реплик docs | 1 |
| deployments.workers.backup.image | Имя образа для backup-worker | worker_backup |
| deployments.workers.backup. replicaCount | Количество реплик backup-worker | 1 |
| deployments.workers.storage.image | Имя образа для storage-worker | worker_storage |
| deployments.workers.storage. replicaCount | Количество реплик storage -worker | 1 |
| deployments.workers.impex .image | Имя образа для impex-worker | worker_impex |
| deployments.workers.impex. replicaCount | Количество реплик impex-worker | 6 |
| deployments.workers.planr.image | Имя образа для planr-worker | worker_planr |
| deployments.workers.planr. replicaCount | Количество реплик planr-worker | 6 |
| deployments.workers.schedule.image | Имя образа для schedule-worker | worker_schedule |
| deployments.workers.schedule. replicaCount | Количество реплик schedule-worker | 1 |
| deployments.workers.aas.image | Имя образа для aas-worker | worker_aas |
| deployments.workers.aas. replicaCount | Количество реплик aas-worker | 1 |
| deployments.workers.notice.image | Имя образа для notice-worker | worker_notice |
| deployments.workers.notice. replicaCount | Количество реплик notice-worker | 1 |
| deployments.workers.mailer.image | Имя образа для mailer-worker | worker_mailer |
| deployments.workers.mailer. replicaCount | Количество реплик mailer-worker | 1 |
| deployments.workers.logger.image | Имя образа для logger-worker | worker_logger |
| deployments.workers.logger. replicaCount | Количество реплик logger-worker | 1 |
| deployments.workers.costr.image | Имя образа для costr-worker | worker_costr |
| deployments.workers.costr. replicaCount | Количество реплик costr-worker | 1 |
| Настройка хранилища Persistance volume | ||
| planrPersistence.create | Создать хранилище при установке (Можно не создавать если будет использоваться s3 minio) | false |
| planrPersistence.storageClass | Класс Persistent Volumes (если не указан используется класс по умолчанию) | "" |
| planrPersistence.accessMode | Режим доступа к хранилищу | ReadWriteMany |
| planrPersistence.size | Размер хранилища | 20Gi |
| planrPersistence.annotations | Дополнительные анотации, которые необходимо добавить при создании хранилища. | [] |
| planrPersistence.useExitsClaims | Использование предварительно подготовленного хранилища. | "" |
| Автомаштабирование | ||
| autoscaling.main.enabled | Включение автомаштабирования для main deployment | false |
| autoscaling.main.minReplicas | Минимальное количество реплик при автомаштабировании main deployment | 1 |
| autoscaling.main.maxReplicas | Максимальное количество реплик при автомаштабировании main deployment | 4 |
| autoscaling.main. targetCPUUtilizationPercentage | Порог утилизации СPU для автомаштабирования main deployment | 80 |
| autoscaling.main. targetMemoryUtilizationPercentage | Порог утилизации RAM для автомаштабирования main deployment | 80 |
| autoscaling.admin.enabled | Включение автомаштабирования для admin deployment | false |
| autoscaling.admin.minReplicas | Минимальное количество реплик при автомаштабировании admin deployment | 1 |
| autoscaling.admin.maxReplicas | Максимальное количество реплик при автомаштабировании admin deployment | 4 |
| autoscaling.admin. targetCPUUtilizationPercentage | Порог утилизации СPU для автомаштабирования admin deployment | 80 |
| autoscaling.admin. targetMemoryUtilizationPercentage | Порог утилизации RAM для автомаштабирования admin deployment | 80 |
| autoscaling.workers.enabled | Включение автомаштабирования для workers deployment | false |
| autoscaling.workers.minReplicas | Минимальное количество реплик при автомаштабировании workers deployment | 1 |
| autoscaling.workers.maxReplicas | Максимальное количество реплик при автомаштабировании workers deployment | 4 |
| autoscaling.workers. targetCPUUtilizationPercentage | Порог утилизации СPU для автомаштабирования workers deployment | 80 |
| autoscaling.workers. targetMemoryUtilizationPercentage | Порог утилизации RAM для автомаштабирования workers deployment | 80 |
| Настройка потребления ресурсов | ||
| resources.main | Дополнительные значения по ограничению ресурсов для main deployment | {} |
| resources.admin | Дополнительные значения по ограничению ресурсов для admin deployment | {} |
| resources.workers | Дополнительные значения по ограничению ресурсов для workers deployment | {} |
| Настройка распределения по Нодам | ||
| nodeSelector.main | настройка распределения main deployment по нодам кластера | {} |
| nodeSelector.admin | настройка распределения admin deployment по нодам кластера | {} |
| nodeSelector.workers | настройка распределения workers deployment по нодам кластера | {} |
| tolerations.main | Дополнительная настройка tolerations для main deployment | [] |
| tolerations.admin | Дополнительная настройка tolerations для admin deployment | [] |
| tolerations.workers | Дополнительная настройка tolerations для workers deployment | [] |
| affinity.main | Настройка affinity правил для main deployment | {} |
| affinity.admin | Настройка affinity правил для admin deployment | {} |
| affinity.workers | Настройка affinity правил для workers deployment | {} |
| Сервисный аккаунт | ||
| serviceAccount.create | Создание сервисного аккаунта | false |
| serviceAccount.annotations | Дополнительные анотации при создании сервисного аккаунта | {} |
| serviceAccount.name | Имя сервисного аккаунта | "" |
| Настойка подов | ||
| podAnnotations.main | Дополнительные аннотации при создании main deployment | {} |
| podAnnotations.worker | Дополнительные аннотации при создании workers deployment | {} |
