НАСТРОЙКА СВЯЗЕЙ МЕЖДУ РАБОТАМИ ГРАФИКОВ

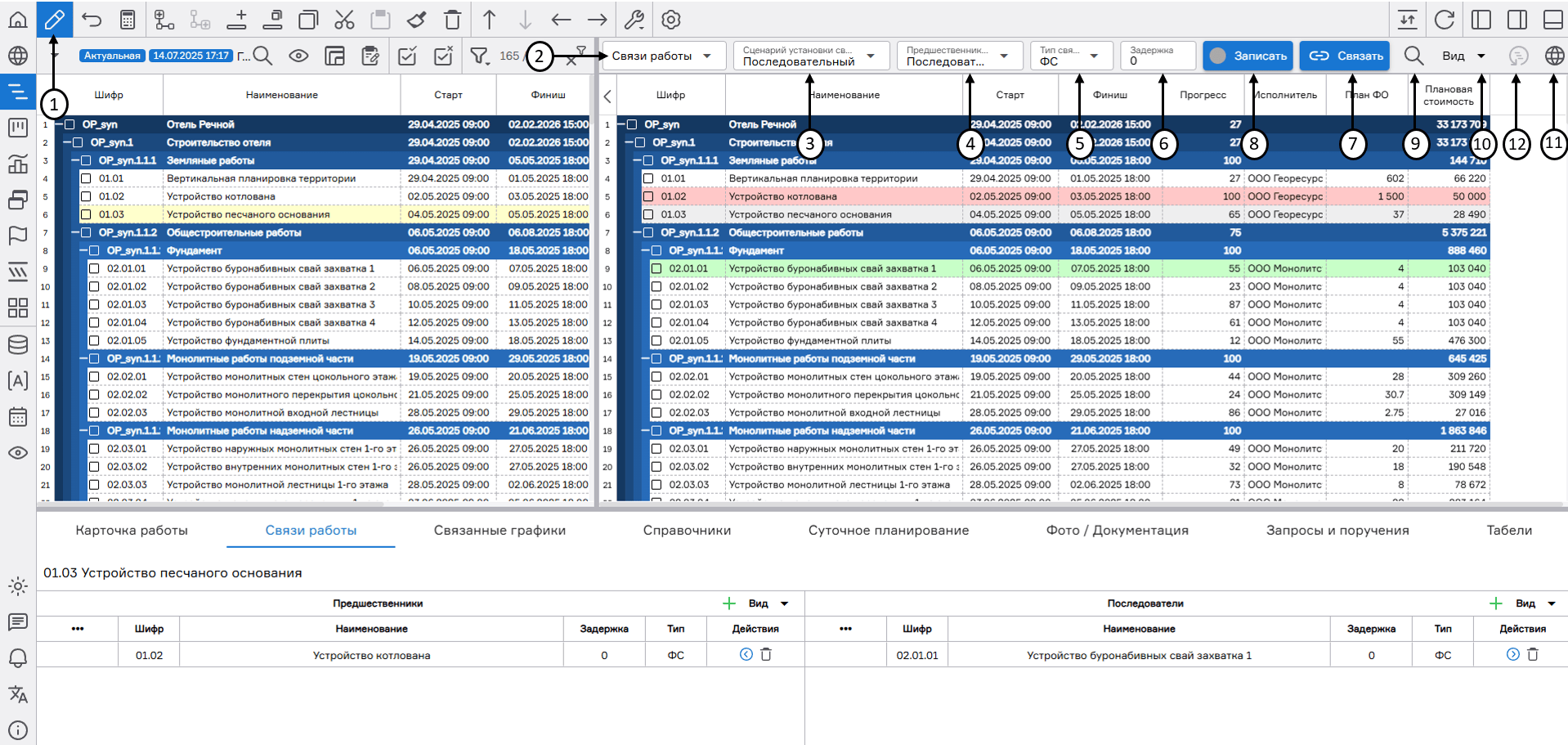

Для установки связей между работами необходимо выбрать из выпадающего списка пункт «Связи работы» (1) в правой части экранной формы «График». По умолчанию в правой части будет открыт выбранный график. При выделении работы в левой части окна, справа красным цветом будет выделяться предшественник данной работы в текущей версии графика, а последователь – зеленым.

Для создания связи между работами одного или нескольких графиков необходимо выбрать следующие параметры:

Сценарий установки связи - «Последовательный»/ «Групповой» (2);
Тип взаимодействия записей - «Предшественник»/ «Последователь» (3);
Тип связи (4);
Задержка (5).

Возможные типы связи между работами:

Финиш-Старт (работа последователь начинается после завершения работы-предшественника при отклонении равном 0);
Старт-Старт (работа последователь начинается одновременно с работой-предшественником при отклонении равном 0);
Финиш-Финиш (работа последователь заканчивается одновременно с работой-предшественником при отклонении равном 0);
Старт-Финиш (работа последователь заканчивается до начала работы-предшественника при отклонении равном 0).

Задержка по зависимости между работами представляет из себя числовое значение, которое может быть задано в днях или часах (в зависимости от выбранной дискретности графика) в днях по выбранному типу связи. При расчете задержки учитывается календарь работы-последователя. Положительное значение задержки означает задержку выполнения работы-последователя относительно работы-предшественника (смещение вправо по временной шкале по выбранному типу связи), отрицательное значение отклонения означает опережение выполнения работы-последователя относительно предшественника (смещение влево по временной шкале по выбранному типу связи).

Для создания единичной связи при указанных выше параметрах необходимо выбрать работу графика в левой части окна, указать сценарий установки связи «Последовательный», выбрать работу для связи в правой части окна и нажать на кнопку «Связать» (6). Для создания множественной связи необходимо выбрать работу графика в левой части окна, указать сценарий установки связи «Групповой», далее нажать на кнопку «Записать» (7) и последовательно выделить левой кнопкой мыши работы для связи в правой части окна. По завершению установки связи повторно нажать на кнопку «Записать».

Возможность найти необходимую для связи работу обеспечивается с помощью поиска (8) по необходимым значениям и настройки отображаемых атрибутов графика (9). Для того чтобы открыть другой график необходимо выбрать кнопку «Структура проектов предприятия» (10). Возврат к текущей версии графика осуществляется при помощи соответствующей кнопки (11).

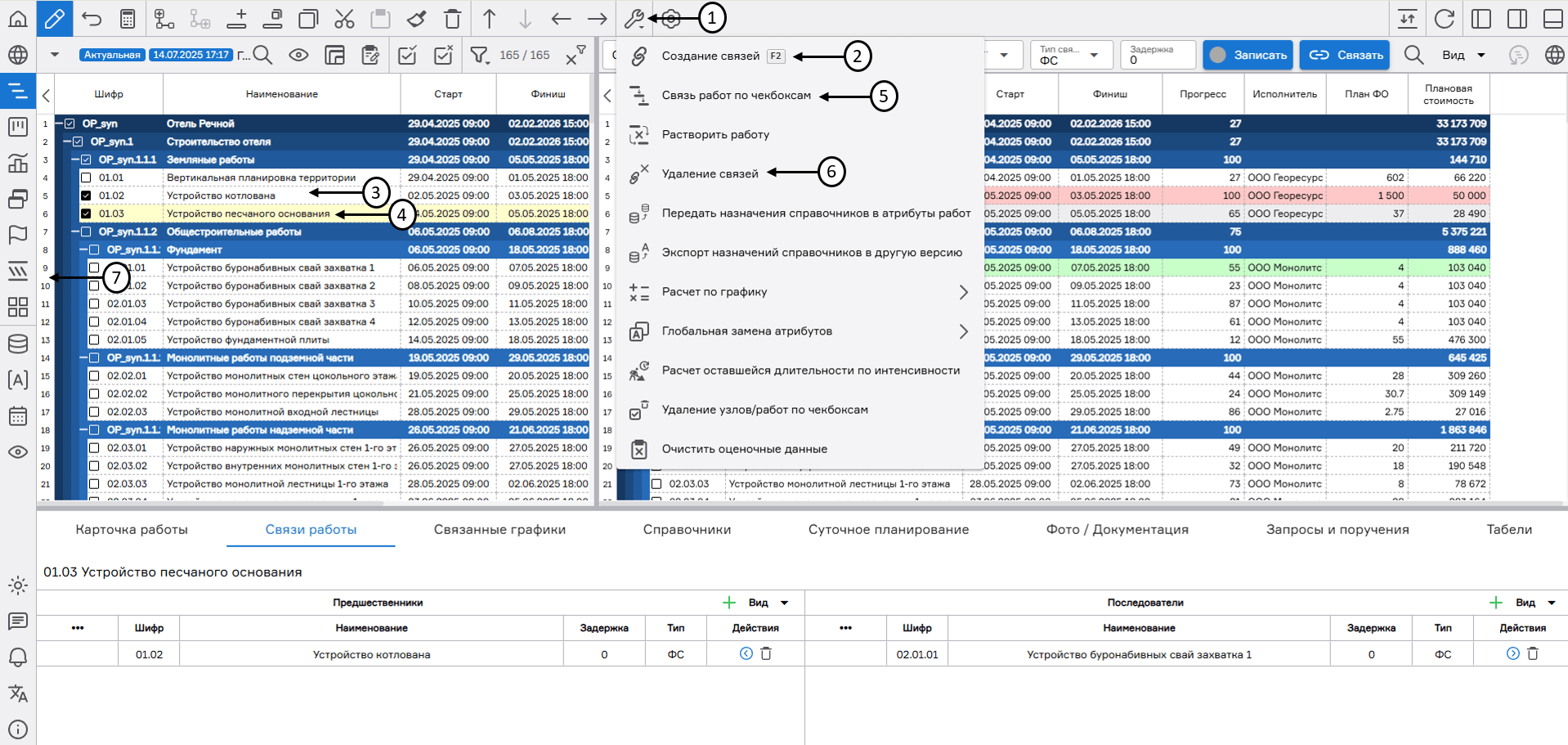

Добавить связи между работами можно через «Сервисы» (1), нажав на кнопку «Создание связи» (2) - при нажатии на эту кнопку создается последовательная связь выбранных работ (3) и (4).

При нажатии на кнопку «Связь работ по чекбоксам» (5) связываются между собой выбранные чекбоксами работы с типом связи «Финиш - Старт» в порядке расположения работ в версии графика.

При нажатии на кнопку «Удаление связей» (6) удаляются связи выбранных работ. Чтобы удалить связи у диапазона работ, удерживайте Shift и кликните по первой и последней работе в столбце нумерации (7). Чтобы удалить связи у нескольких отдельных работ, удерживайте Ctrl при выборе работ в столбце нумерации.

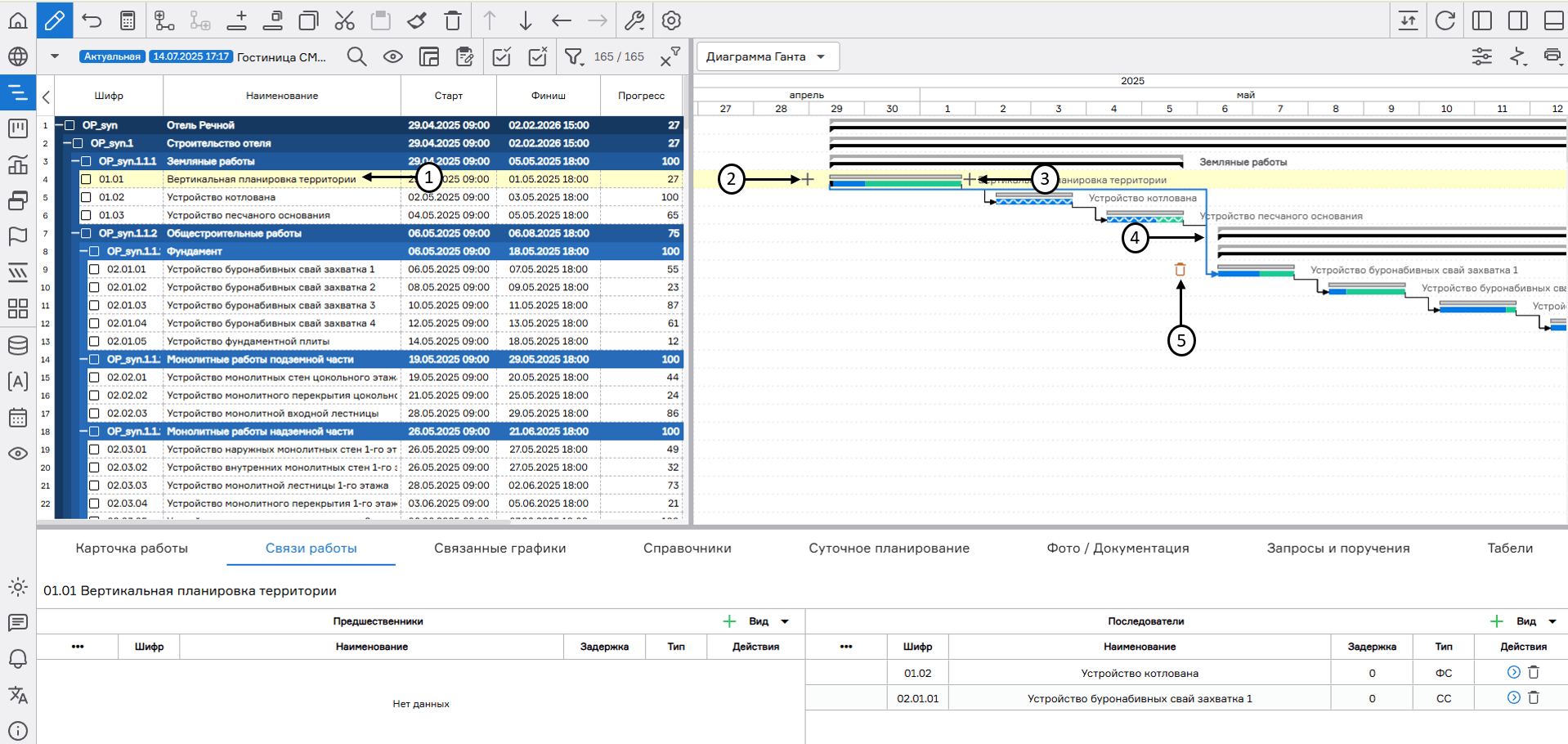

Дополнительно установить связи между работами можно на диаграмме Ганта. Для этого необходимо выбрать нужную работу (1) на графике и в зависимости от типа желаемой связи нажать на знак «+» перед работой (для связи типа Старт-Старт) (2) или после нее (для связи типа Финиш-Старт) (3). Созданная связь отобразится на диаграмме в виде синей стрелки (4), а также на вкладке «Связи работы». Для удаления уже существующей связи необходимо на диаграмме Ганта выделить связь, которую требуется удалить, и нажать на кнопку удаления в виде корзины (5).

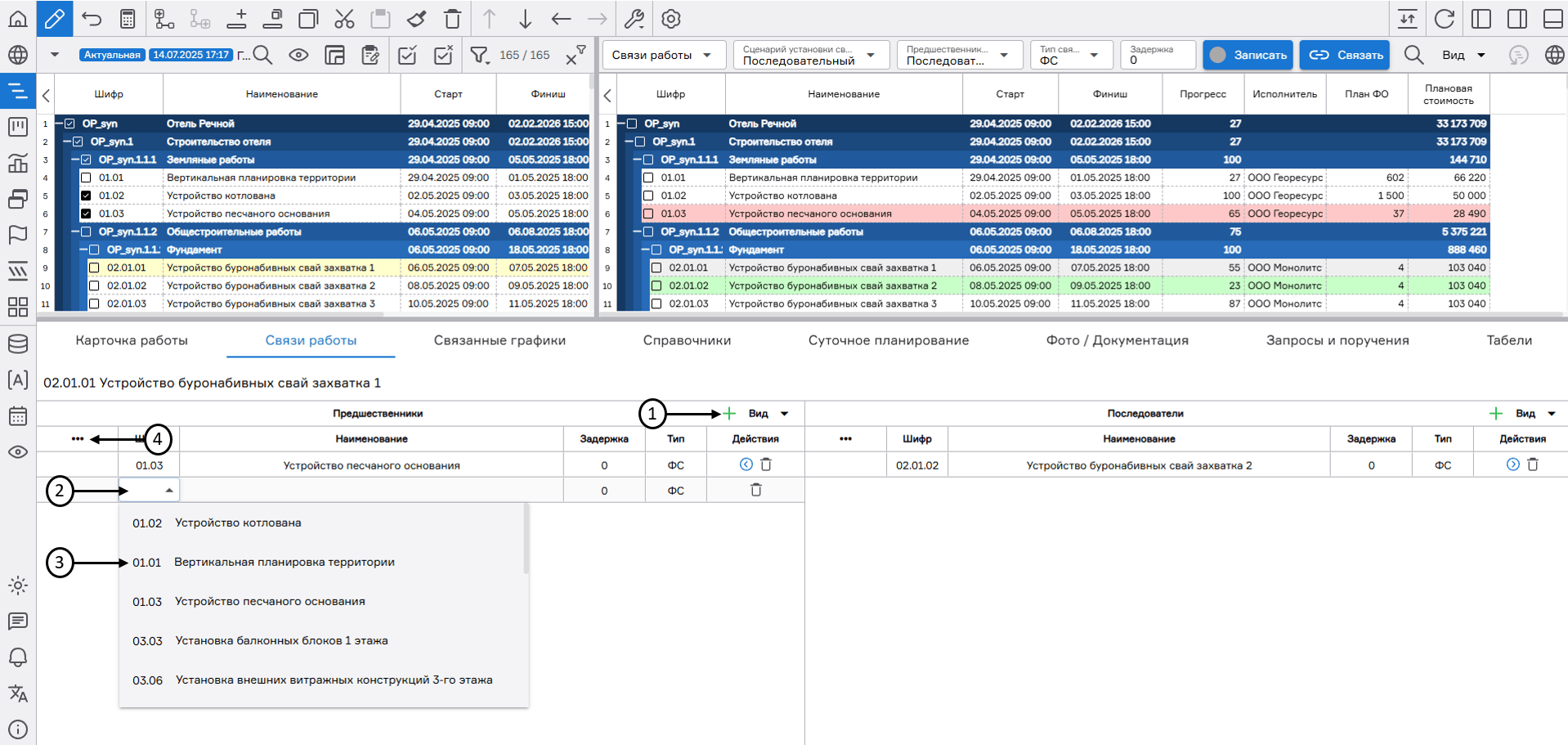

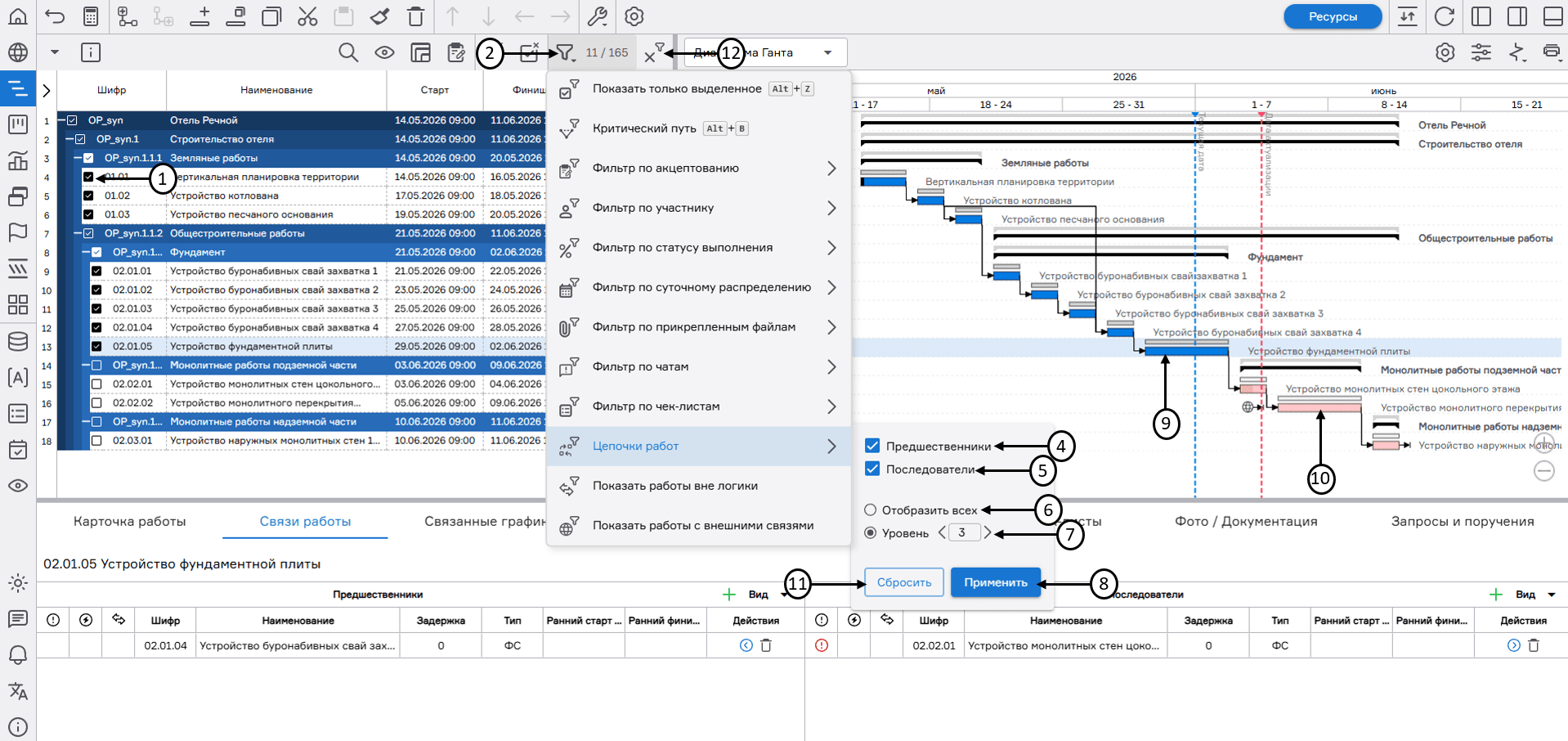

Вкладка «Связи работы» (1) в рабочей области отображает информацию об уже созданных связях. Также есть возможность создавать новые связи, добавляя предшественников и последователей, а также при необходимости изменить тип связи. Для добавления предшественника необходимо нажать на кнопку «Добавить предшественника» (1) в левой части экрана, указать шифр (2) и выбрать ее из выпадающего списка (3). По умолчанию устанавливается связь Финиш – Старт (ФС). Если работа, участвующая в связи, находится на критическом пути или в другом графике, в первом столбце будет отображаться индикатор связи (4). Добавление последователей в правой части экрана аналогично добавлению предшественников.

Внимание: При изменении типа работы на «Суммарную работу» или «Узел ИСР» все её связи (предшественники и последователи) будут удалены.

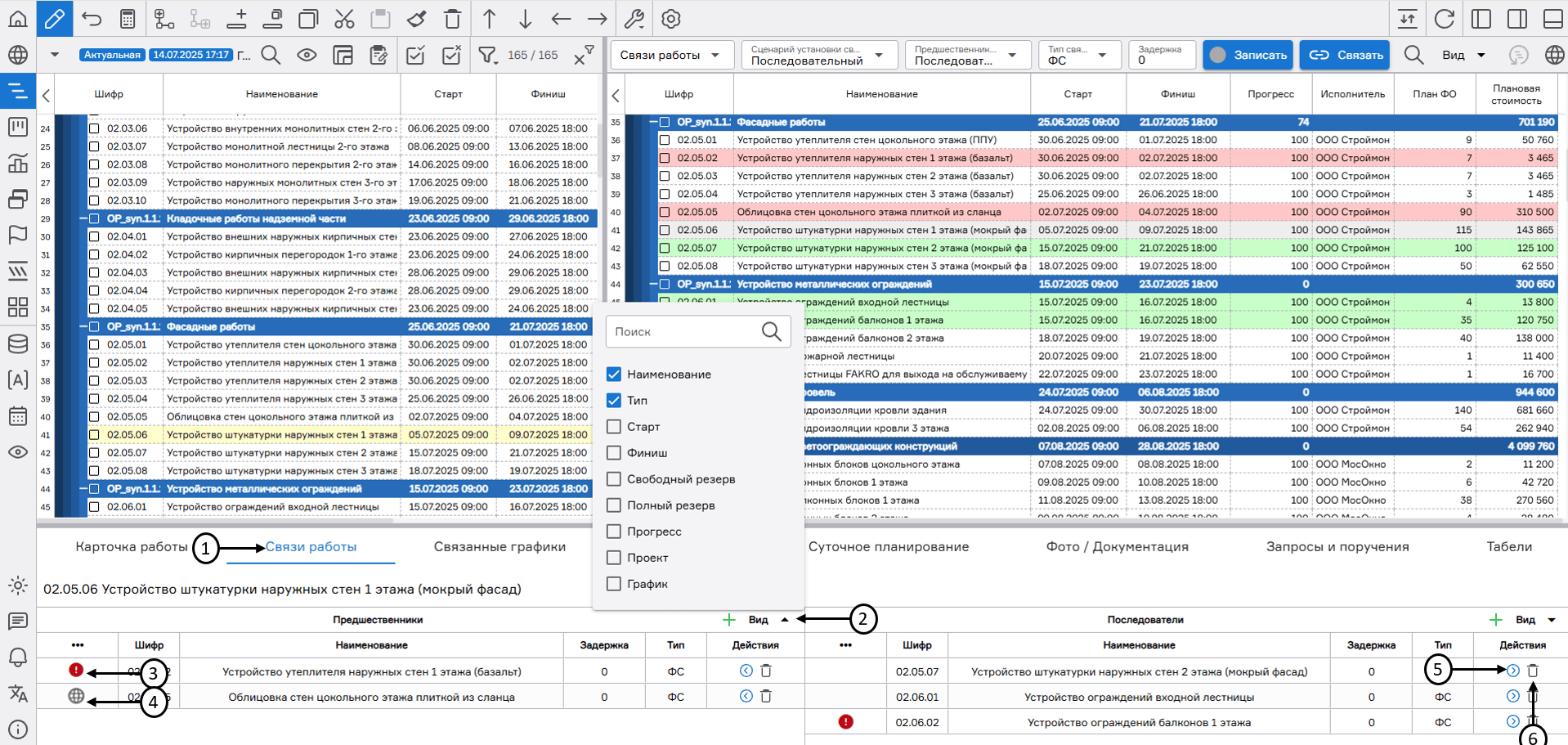

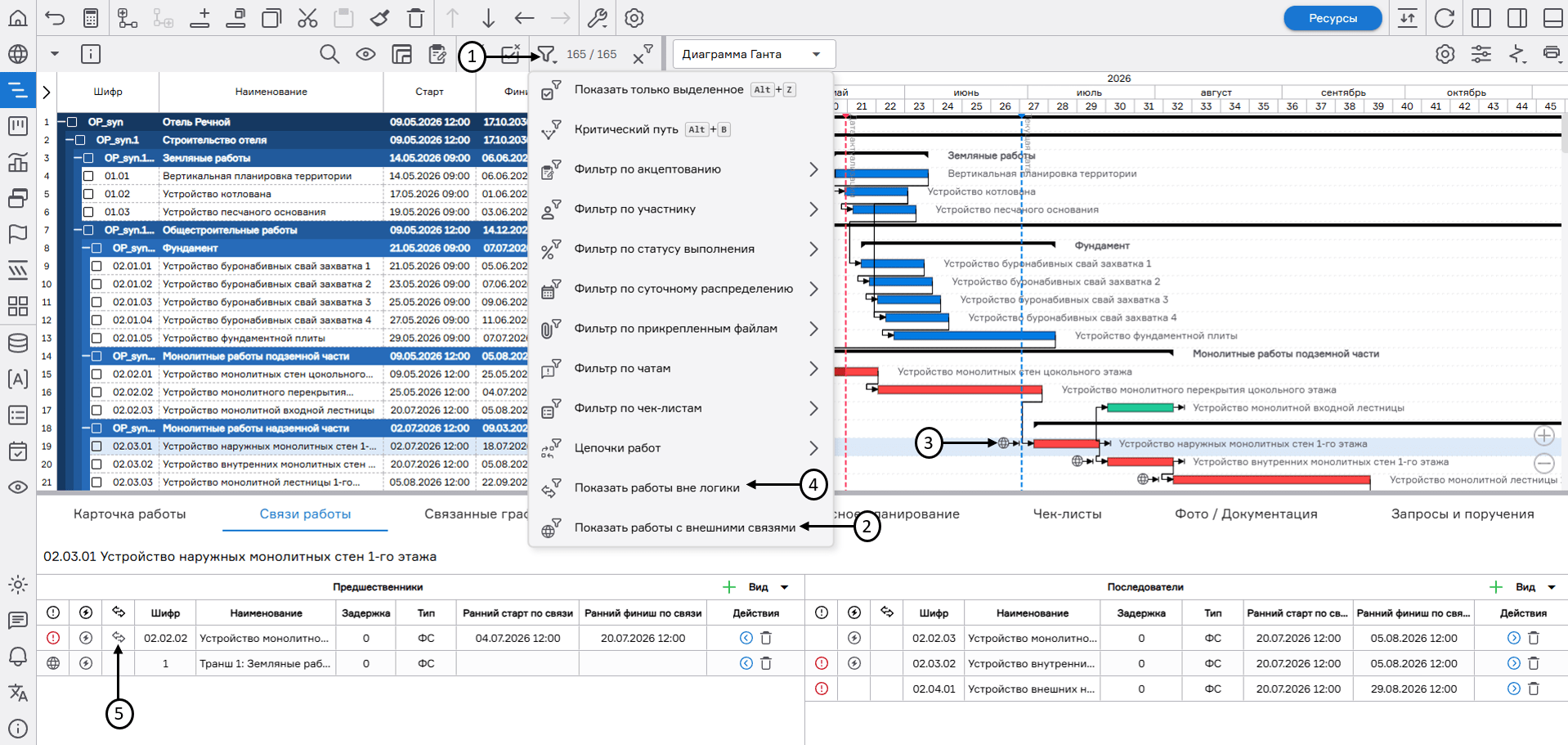

При помощи выпадающего списка «Вид» (2) осуществляется настройка отображаемых атрибутов. Значения атрибута «Статус» могут принимать одно из следующих значений:

связанный элемент находится на критическом пути (3);
связанный элемент находится в другом графике/проекте (4).

Переход на указанную в связи работу осуществляется нажатием на кнопку «Перейти к работе» (5). Удаление связи выполняется нажатием на «Удалить связь» (6).

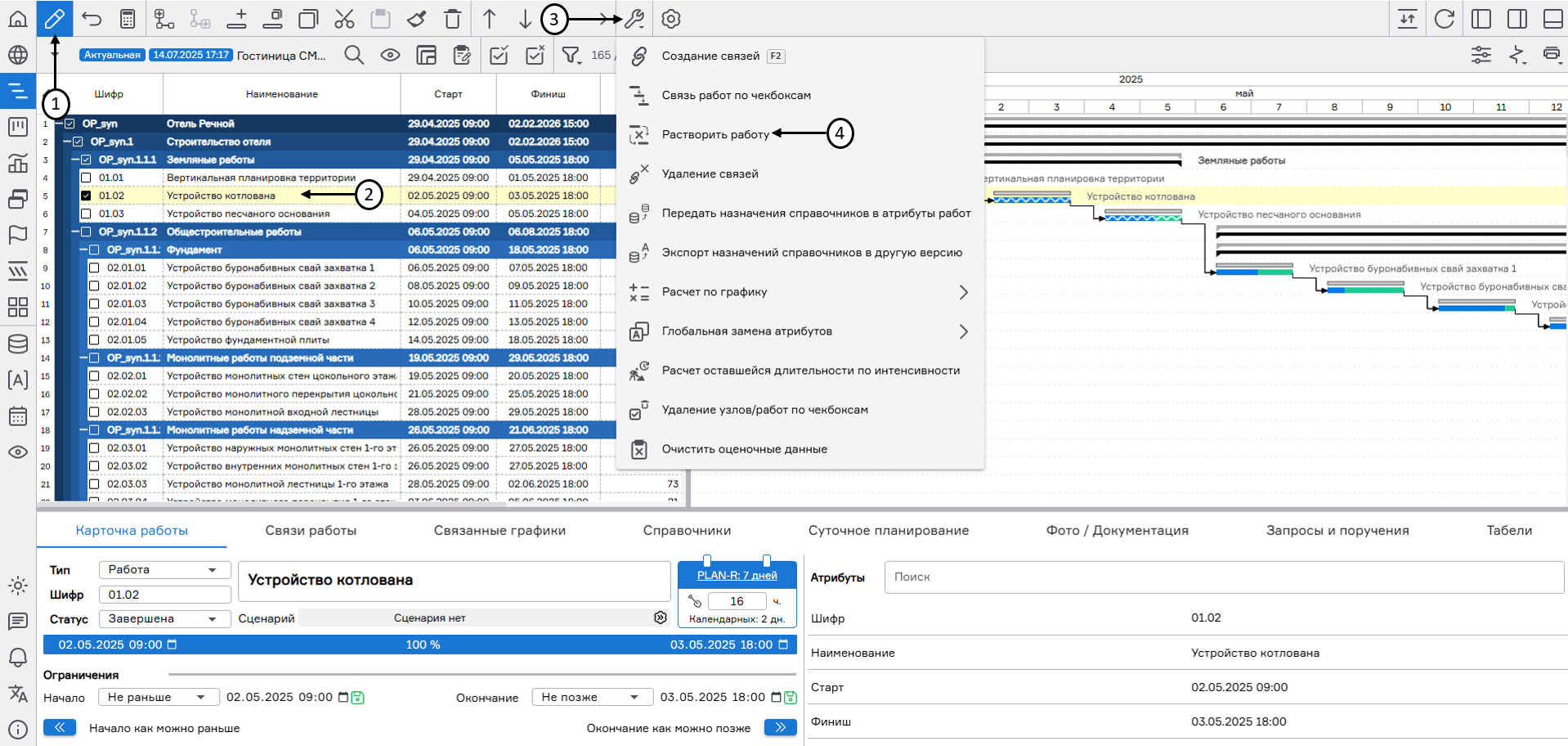

Для сохранения связей между работами графика при удалении одной из них в PLAN-R предусмотрена функция «Растворения работы». Чтобы воспользоваться этой функцией, выберите работу (1), которую хотите удалить, затем перейдите в «Сервисы» (2) и нажмите на кнопку «Растворить работу» (3) в открывшемся списке.

После выполнения этой операции выбранная работа будет удалена, а связи между оставшимися работами будут изменены следующим образом:

При «растворении» работы связь между её предшественником и последователем будет образована по принципу сочетания первой буквы типа связи предшественника со второй буквой типа связи с последователем;
Значение задержки новой связи определяется суммированием задержек предыдущих связей (предшественника и последователя);
Если у растворяемой работы имеется более одного предшественника или более одного последователя, количество создаваемых связей будет равно произведению количества связей с предшественниками и количества связей с последователями.
