ИНТЕГРАЦИЯ ГРАФИКОВ ПРОЕКТА

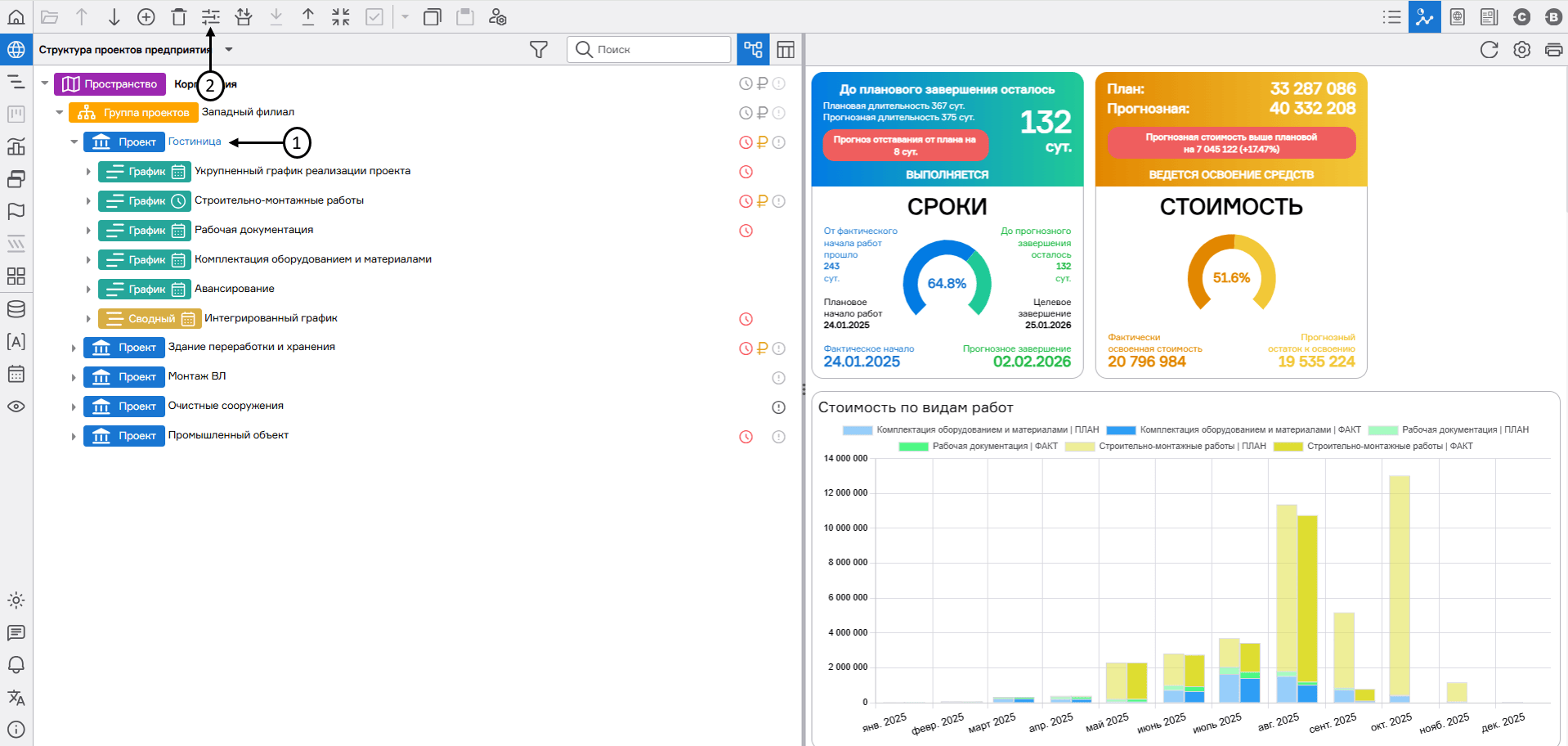

PLAN-R позволяет формировать сводный график проекта через попарные связи графиков с использованием кодов связки. Связи между соответствующими работами различных локальных графиков проекта образуются по совпадению значений выбранных атрибутов работ. Для настройки связи графиков необходимо выделить соответствующий узел структуры типа «Проект» (1) и нажать на кнопку «Настройки узла» (2) на панели настройки предприятия.

Переход в меню настроек узла

Связывание локальных графиков проекта

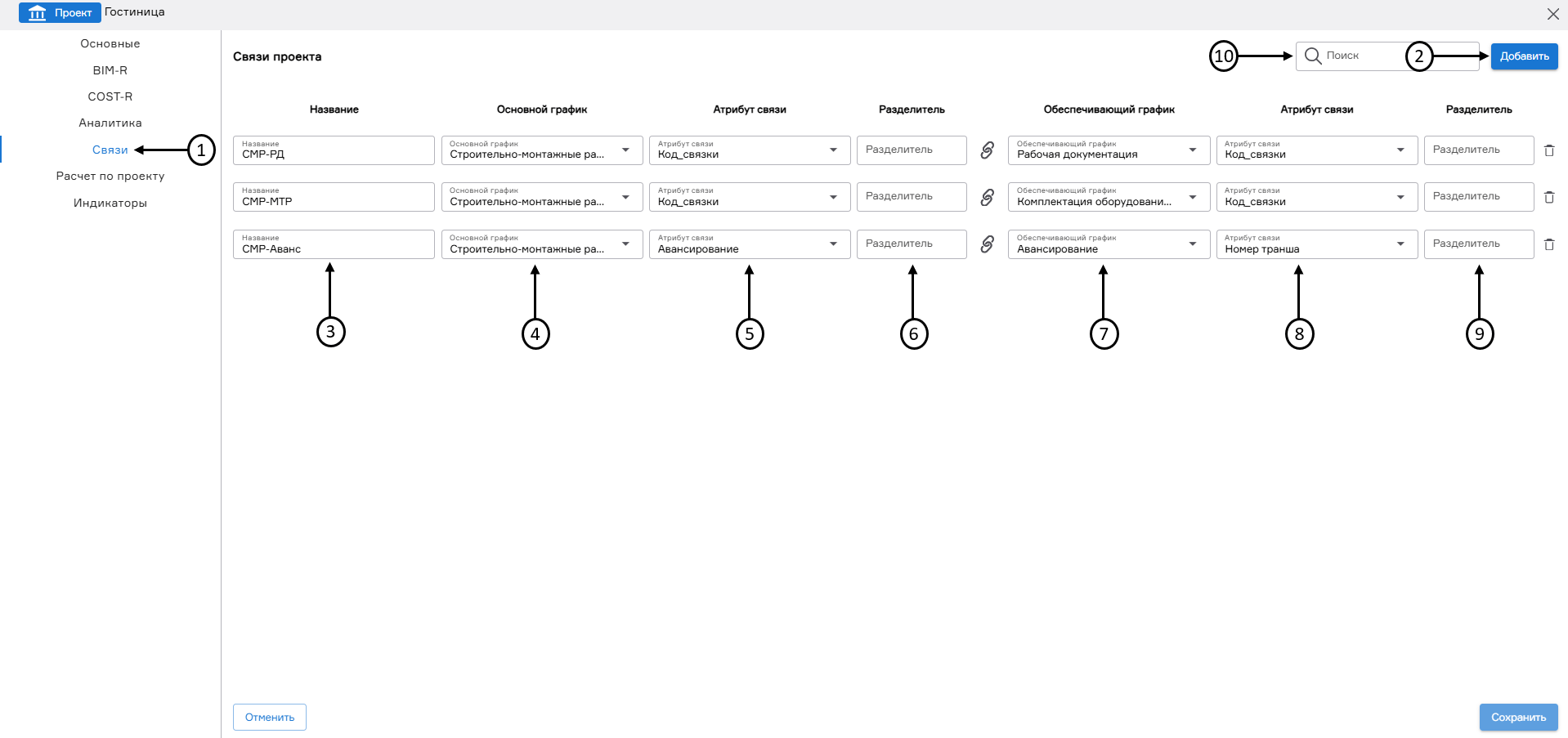

При связи локальных графиков образуются пары, в которой один из графиков выступает в качестве основного, а другой – в качестве обеспечивающего графика. В открывшемся меню настройки проекта необходимо выбрать раздел «Связи» (1), нажать кнопку «Добавить» (2) и заполнить следующие параметры:

• наименование связи (3);
• основной график (из перечня графиков, существующих в проекте) (4);
• атрибут основного графика, который будет использоваться в качестве кода связки (5);
• разделитель атрибута основного графика (по требованию) (6);
• обеспечивающий график (из перечня графиков, существующих в проекте) (7);
• атрибут обеспечивающего графика, который будет использоваться в качестве кода связки (8);
• разделитель атрибута обеспечивающего графика (по требованию) (9).

В данном разделе доступен поиск (10) по наименованию связи, наименованиям основного и обеспечивающего графиков, а также по атрибутам связи.

Настройка связей графиков на проекте

PLAN-R позволяет связывать графики по принципу один к одному, один ко многим, многие к одному и многие ко многим.

Например, связь графиков по принципу «многие ко многим» — это связь, при которой множественным записям одного графика могут соответствовать множественные записи другого графика.

В случаях, когда работы из обеспечивающего графика связаны с несколькими работами из основного графика, то в атрибуте связи значения записываются через разделитель, указанный в настройках. До и после разделителя пробелы не ставятся.

Количество настраиваемых пар графиков в составе сводного графика проекта не ограничено. Любой график проекта в различных парах может выступать как в качестве основного, так и в качестве обеспечивающего графика.

Просмотр связанных работ локальных графиков проекта

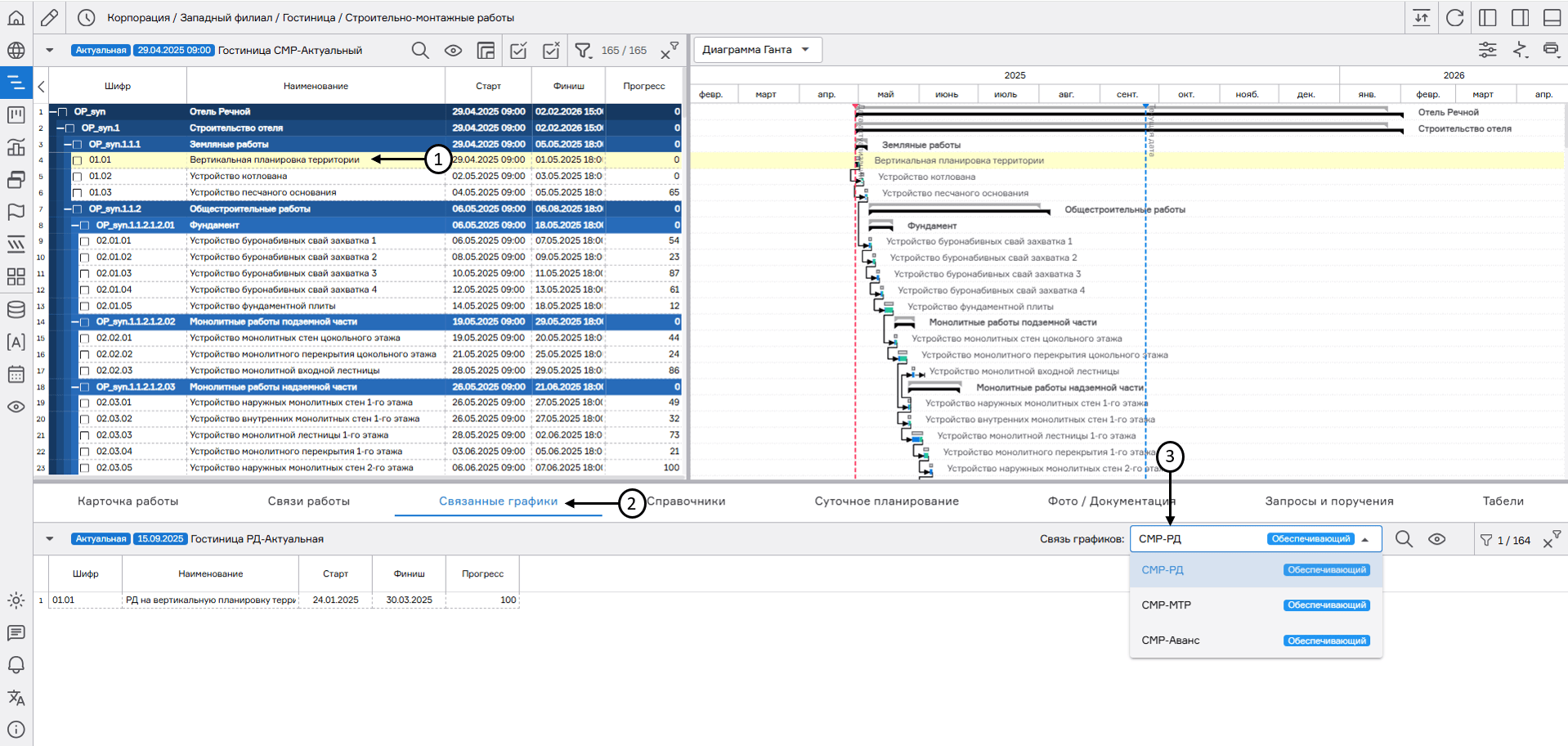

Для просмотра связанных работ основного и обеспечивающих графиков (если на проекте настроено несколько таких связей) необходимо открыть основной график, выделить все или некоторые работы основного графика (1), перейти на вкладку «Связанные графики» (2) и выбрать нужную связь из выпадающего списка настроенных связей (3). После этого в нижней части экрана отобразится список связанных работ обеспечивающего графика.

Просмотр связанных работ графиков проекта

Настройка отображения связанных работ обеспечивающего графика

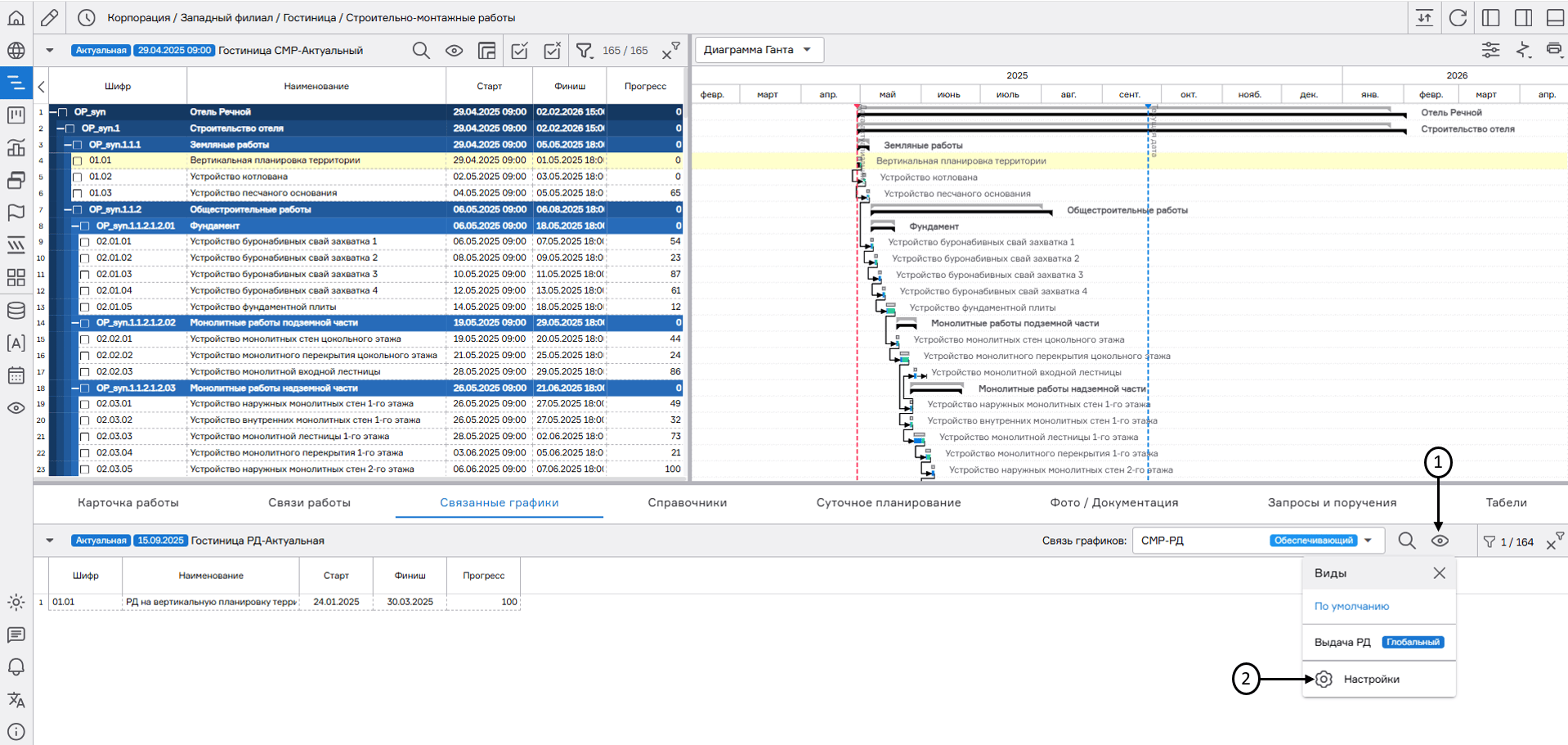

Для настройки отображения связанных работ обеспечивающего графика необходимо нажать кнопку «Вид» (1) и перейти в настройку вида (2) на панели в нижней части экрана. При этом откроется меню, настройка вида в котором осуществляется аналогично настройке вида основного графика. Настроенный вид для работ обеспечивающего графика будет действовать и в том случае, если данный обеспечивающий график будет открыт в режиме основного.

Настройка отображения связанных работ графиков проекта
