СТРУКТУРА ГРАФИКА ВЫСОКОДЕТАЛЬНОГО ПЛАНИРОВАНИЯ

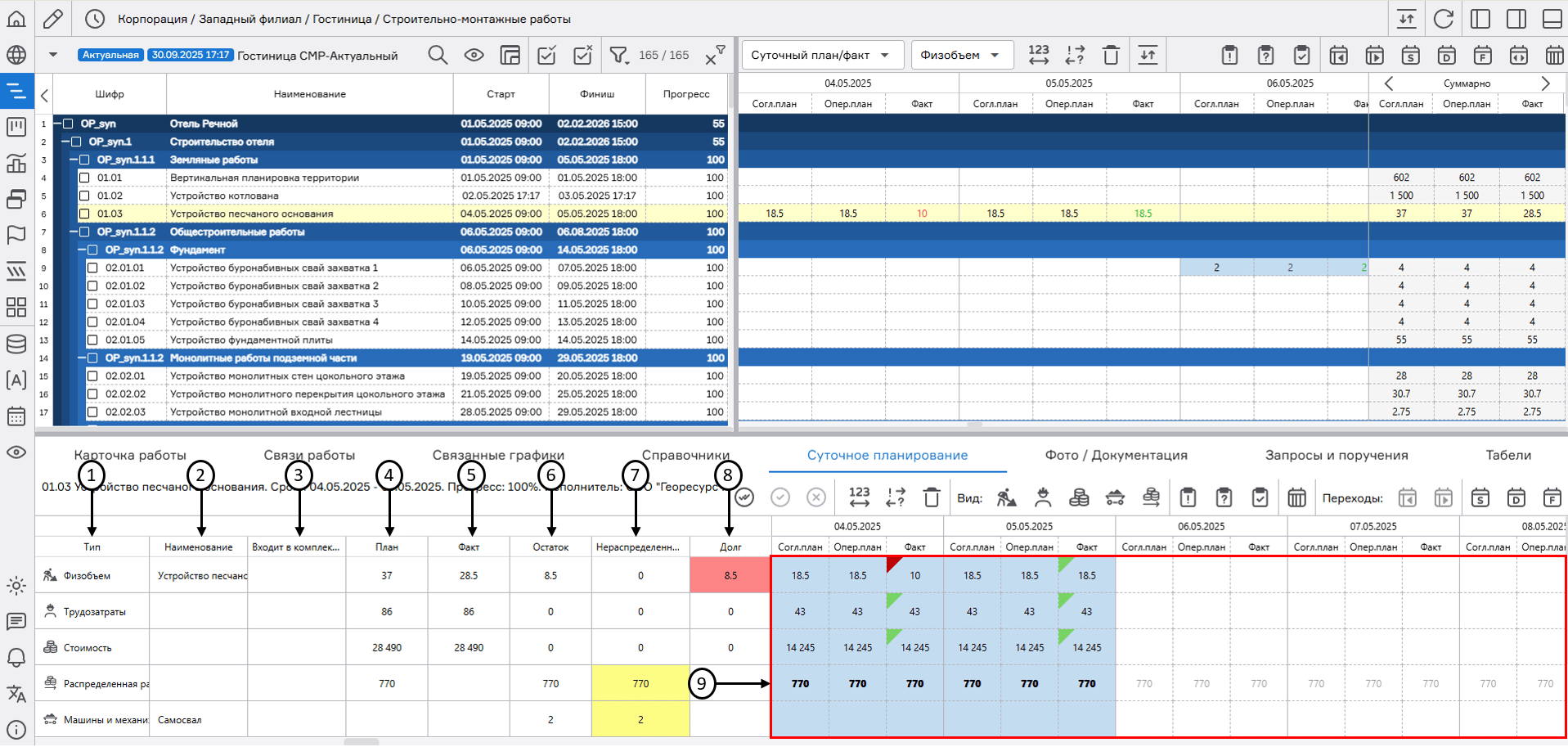

График высокодетального планирования работ содержит в себе следующие данные:

• тип (1) – распределяемый элемент суточного планирования;
• наименование (2) - соответствует наименованию работы детального графика;
• входит в комплексный (3) – отображение наименования комплексного ресурса при его наличии у зависимого ресурса;
• план (4) - общая величина планового физического объема работы, соответствует значению атрибута работы «План»;
• факт (5) - общая величина фактически выполненного физического объем работы, вычисляемое значение: сумма фактических значений на временной шкале;
• остаток (6) (разность между плановым и фактическим физическим объемом работы, вычисляемое значение);
• НРП - нераспределенный план (7) (разность между общим плановым значением физобъема, указанным в графике, и суммой распределенных значений на временной шкале);
• долг (8) - вычисляемое значение;
• область планирования и ввода данных по ресурсам в разрезе выбранного периода (9).

При выделении работы левой кнопкой мыши она отображается в блоке высокодетального планирования независимо от сроков работы и выбранного временного периода на временной шкале.

Структура высокодетального графика

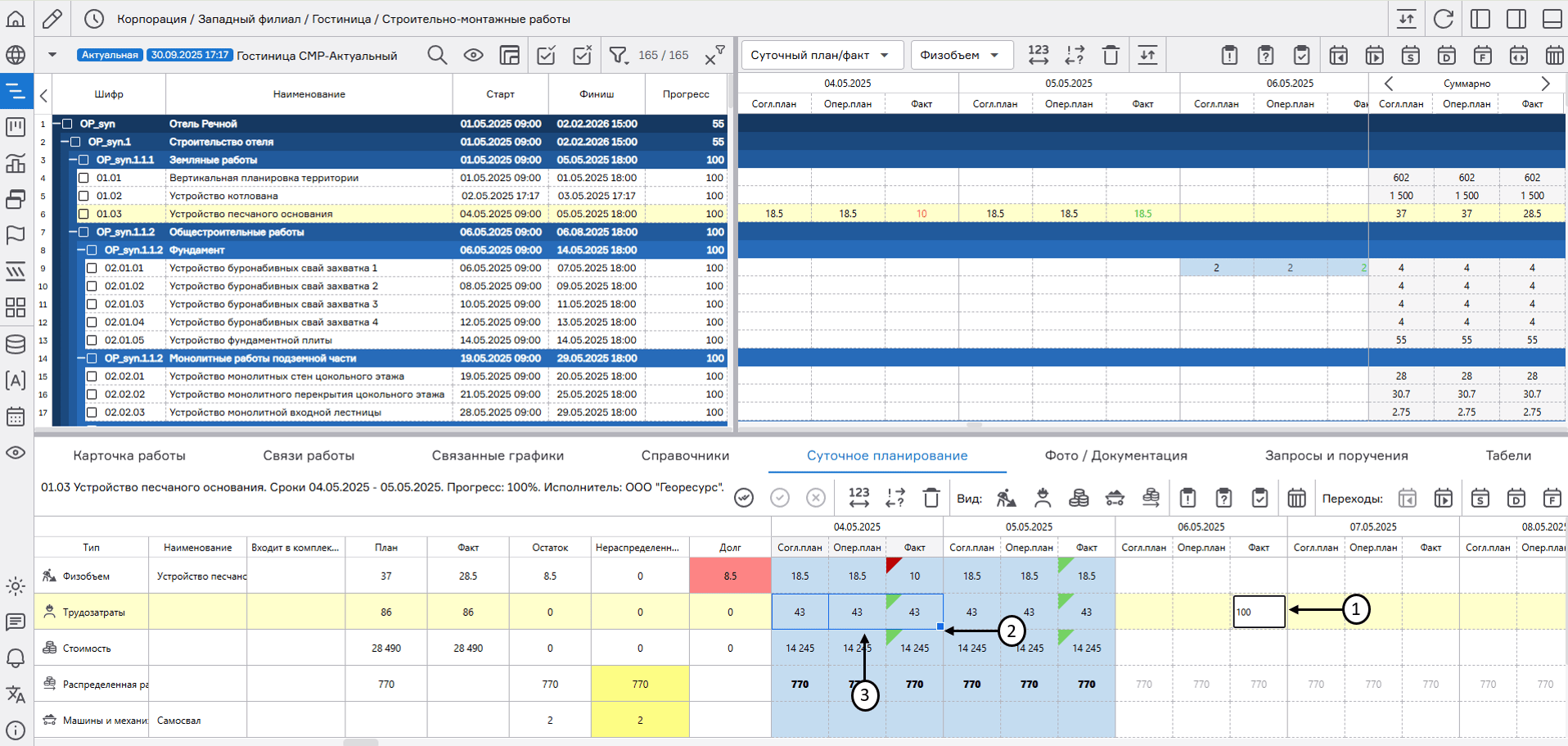

Для пользователя доступно:

• Адресное внесение данных в одну ячейку через:
  • Ввод значений без предварительной активации ячейки;
  • Ввод значений с активацией ячейки двойным щелчком левой кнопкой мыши. При активации ячейки пользователю доступен ввод значений с помощью переключателей или путем непосредственного ввода числового значения (1);
  • Вставку значения из буфера обмена.
• Массовое внесение значений через:
  • Протягивание значений в интерфейсе PLAN-R. Для протягивания необходимо выделить одну ячейку или диапазон, навести курсор мыши на синий квадрат в правом нижнем углу выделенного диапазона, нажать левую кнопку мыши и переместить курсор в нужную область (2);
  • Вставку диапазона значений из буфера обмена. Копирование диапазона может быть выполнено как из интерфейса суточного планирования, так и из табличных файлов (.xlsx и др.).

Внимание: при вставке значений в область, содержащую уже существующие данные, происходит их перезапись. Значения вставляются только в отображаемые колонки суточного планирования на временной шкале (см. п. Настройка режима отображения блока суточного планирования).

Если вставляемый диапазон превышает количество доступных строк, значения, выходящие за пределы, игнорируются, а PLAN-R выдает предупреждение: «Значения выходят за диапазон».

При вставке значений также учитываются установленные ограничения на внесение изменений за прошедшие периоды (см. п. Ввод фактических данных по распределению плана).

Удаление значений производится выделением нужной ячейки или диапазона и нажатием клавиши Delete или Backspace на клавиатуре.
