СВОДНЫЙ ГРАФИК ПРОЕКТА

PLAN-R обеспечивает возможность автоматического формирования сводного графика проекта, при котором:

работы различных локальных графиков проекта объединяются в рамках общей целевой структуры;
работы различных локальных графиков проекта связываются технологическими зависимостями с типом связи Финиш-Старт и нулевой задержкой по связи в соответствии с настроенными на проекте парами графиков (основной-обеспечивающий);
созданные вручную межпроектные связи переносятся в сводный график с учетом любых задержек и типов связей.

Автоматическое формирование сводного графика проекта производится на основании кода целевой структуры, являющимся атрибутом работ различных локальных графиков проекта.

Создание сводного графика

В PLAN-R доступно формирование сводного графика на основании желаемой структуры или без нее.

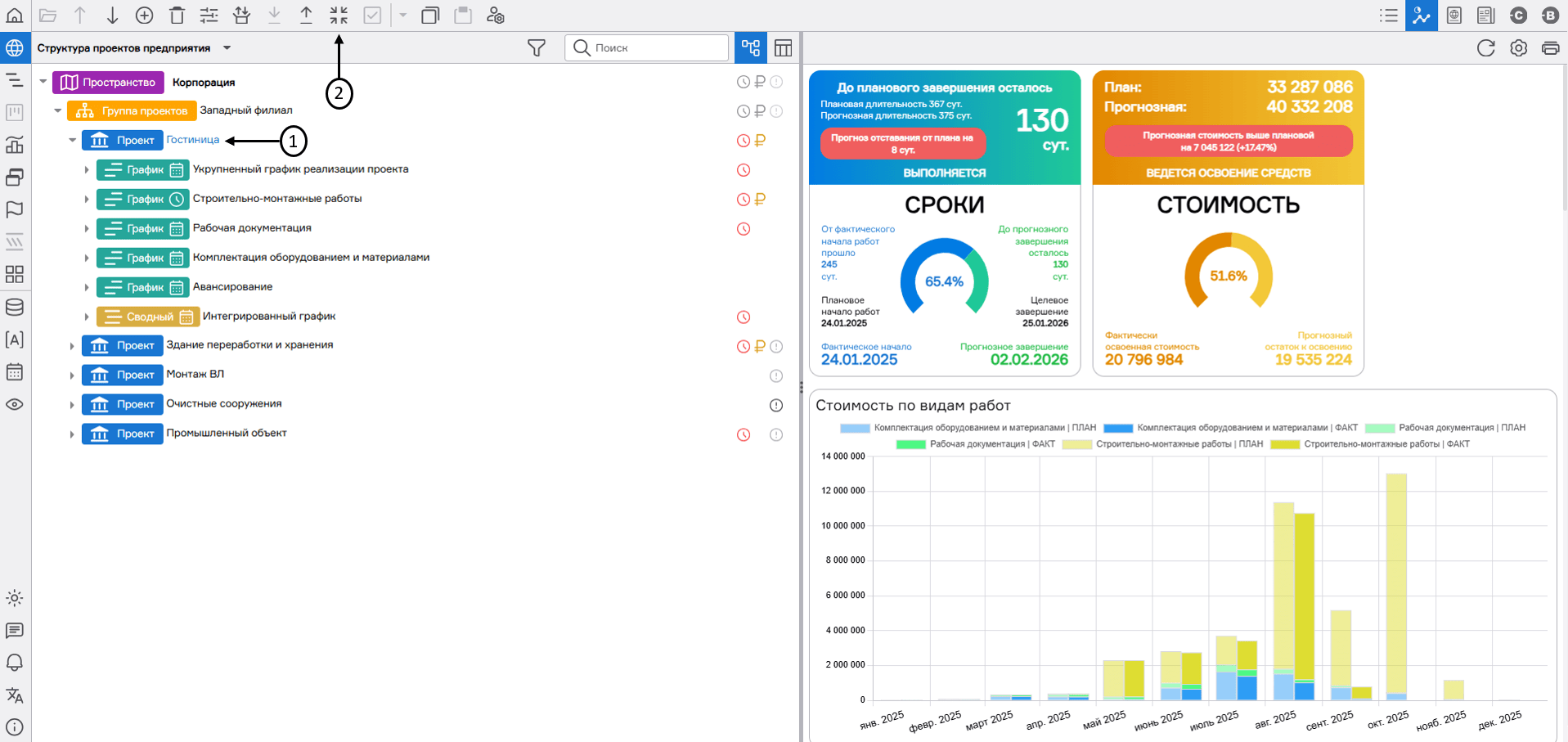

Для объединения нескольких графиков в сводный без указания структуры необходимо на структуре проектов предприятия выбрать узел с типом «Проект» (1) и перейти в настройки сводного графика, нажав на соответствующую кнопку (2) на панели настройки предприятия.

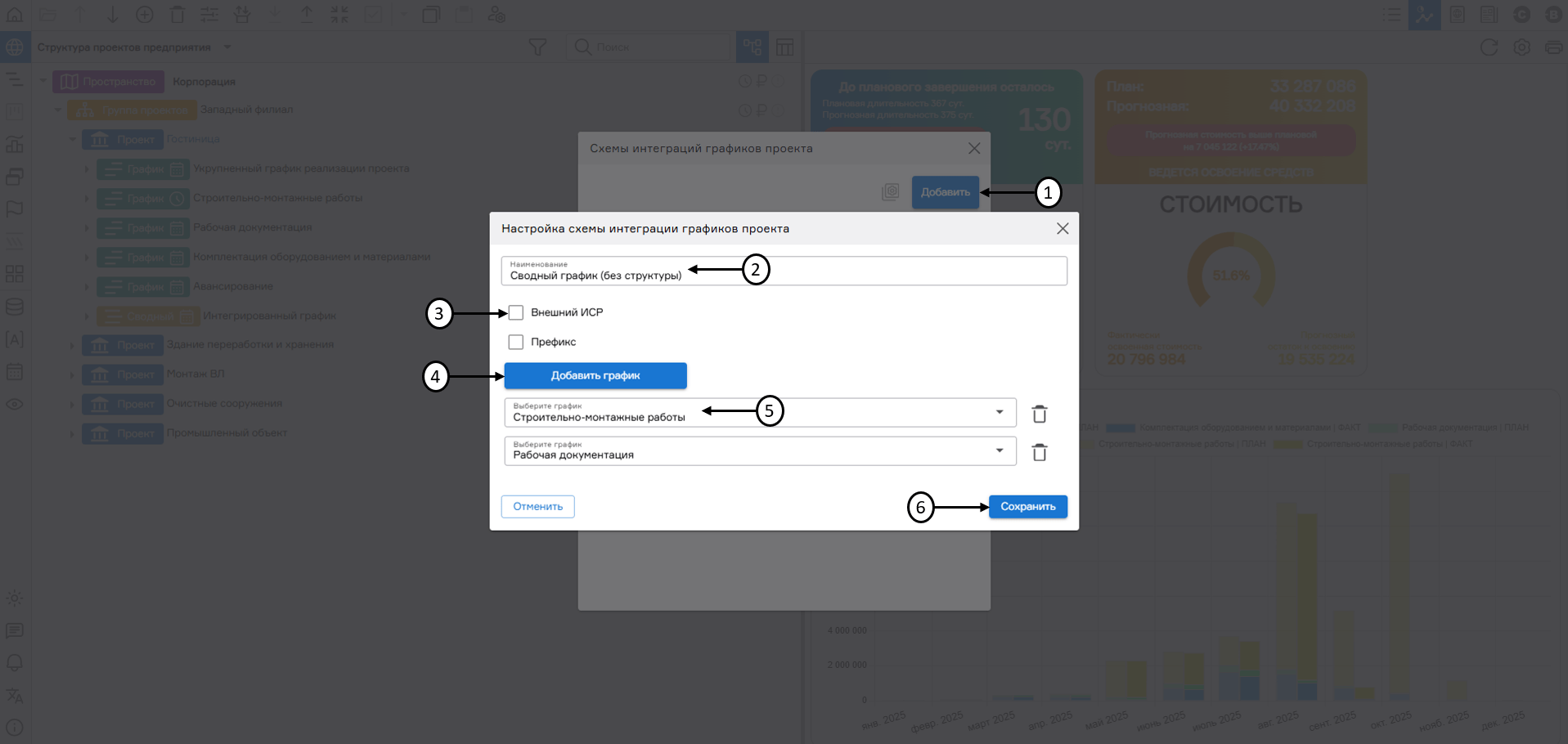

В открывшемся окне «Схемы интеграций графиков проекта» необходимо нажать на кнопку «Добавить» (1) для создания новой настройки. В окне «Настройка схемы интеграции графиков проекта» указать наименование настройки (2), деактивировать чекбокс «Внешний ИСР» (3), с помощью кнопки «Добавить график» (4) доступен выбор (5) графиков проекта, которые необходимо объединить в сводный график. Для сохранения настроек нажать на кнопку «Сохранить» (6), далее в окне выбора настроек нажать кнопку «Рассчитать».

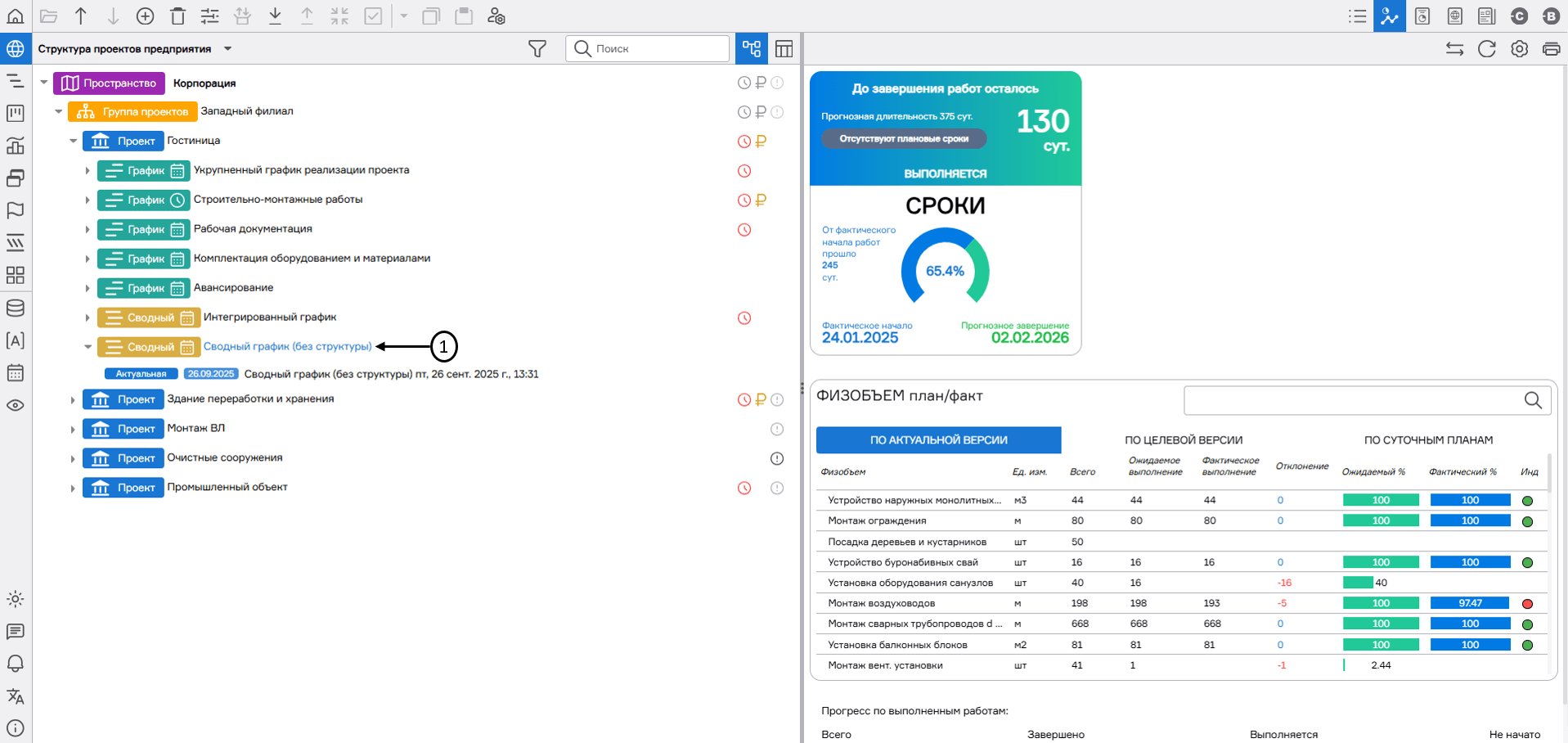

При создании сводного графика без учета внешней структуры все входящие в его состав графики объединяются в единое целое и отображаются на структуре проектов предприятия как сводный график (1).

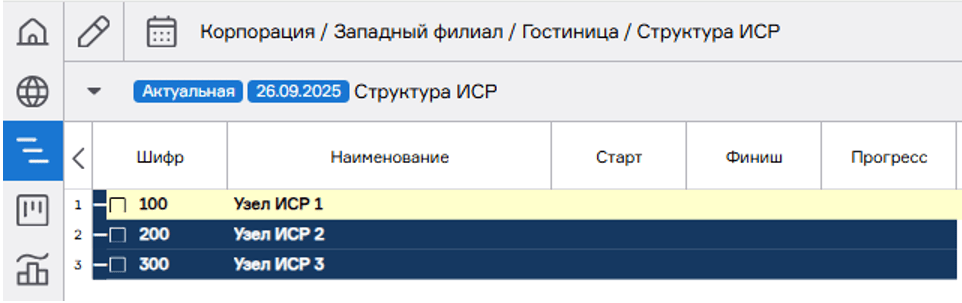

Перед созданием сводного графика со структурой необходимо подготовить желаемую структуру графика, на основании которой он будет сформирован. Для этого необходимо создать график на структуре проектов предприятия, далее в созданном графике сформировать структуру графика из узлов ИСР.

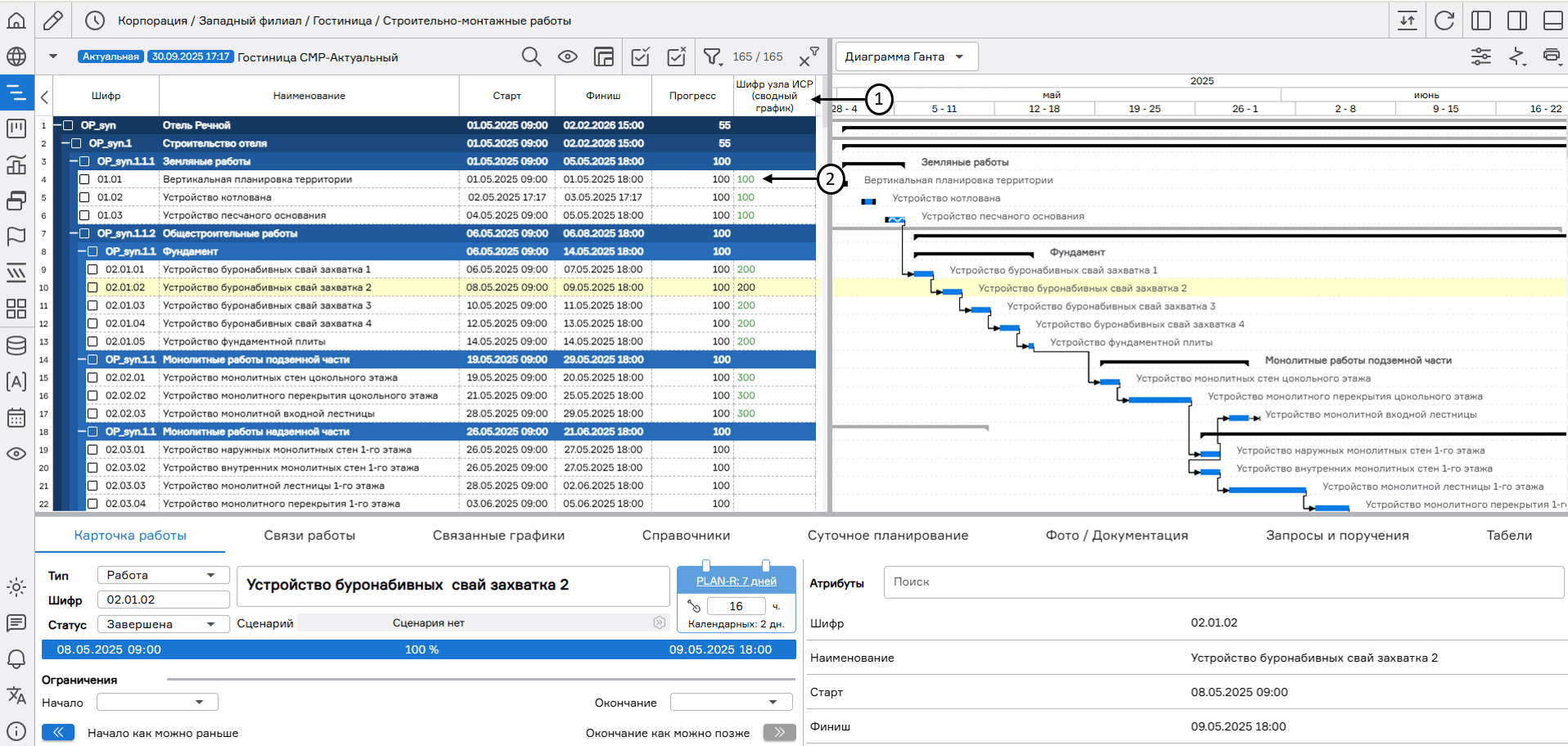

Для подготовки графиков, которые будут включены в сводный график, необходимо выполнить несколько шагов. В первую очередь, следует создать или вывести пользовательский атрибут для каждого графика (1). Этот атрибут будет служить важной частью процесса маркировки работ, которые должны быть включены в сводный график. В рамках этого атрибута потребуется указать «Шифр» (2) узла ИСР созданной структуры, в который необходимо поместить соответствующую работу. Таким образом, PLAN-R будет идентифицировать работы, которые нужно интегрировать в сводный график, и правильно настроить их расположение в структуре ИСР.

Для создания сводного графика с внешней ИСР необходимо на структуре проектов предприятия выбрать узел с типом «Проект» (1) и перейти в настройки сводного графика, нажав на соответствующую кнопку (2) на панели настройки предприятия.

Сводный график с внешней ИСР может быть создан в любом проекте пространства, и его не обязательно формировать на уровне проекта, графики которого необходимо свести.

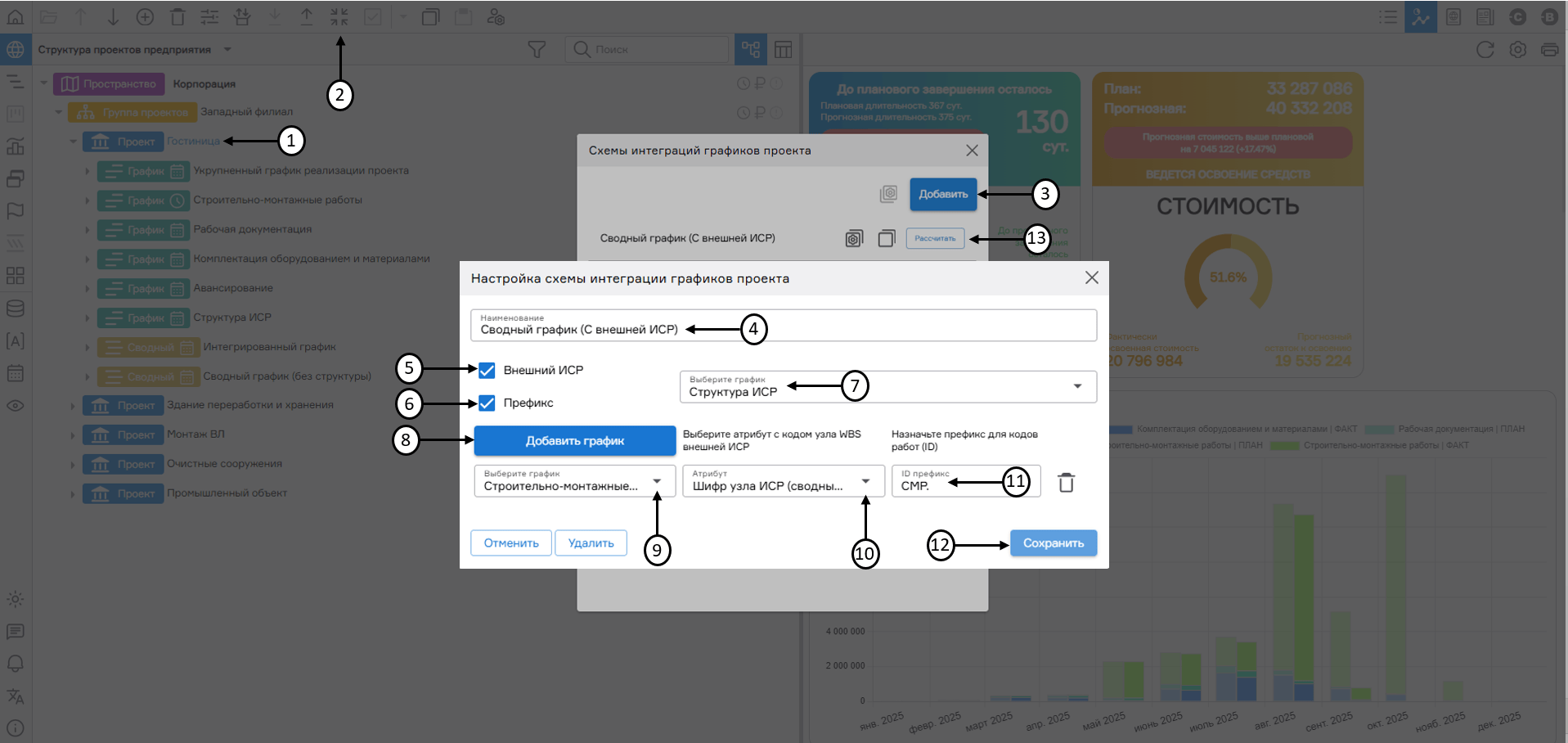

В открывшемся окне «Схемы интеграций графиков проекта» необходимо нажать на кнопку «Добавить» (3) для создания новой настройки. Далее необходимо ввести название (4) создаваемой настройки и установить чекбокс «Внешний ИСР» (5). Чекбокс «Префикс» (6) является не обязательным и служит для идентификации работ сводного графика во избежание возможного дублирования идентификаторов работ из различных графиков. Также необходимо выбрать график (7), структура которого будет применяться при формировании структуры сводного графика. С помощью кнопки «Добавить график» (8) можно добавить один, два или несколько графиков для включения в состав сводного графика. Выбор графиков доступен из выпадающего списка существующих на проекте графиков (9), далее необходимо указать атрибут, содержащий код (шифр) узла созданной структуры сводного графика (10), указать префикс у работ (11) и нажать на кнопку «Сохранить» (12). После сохранения настроек необходимо нажать кнопку «Рассчитать» (13).

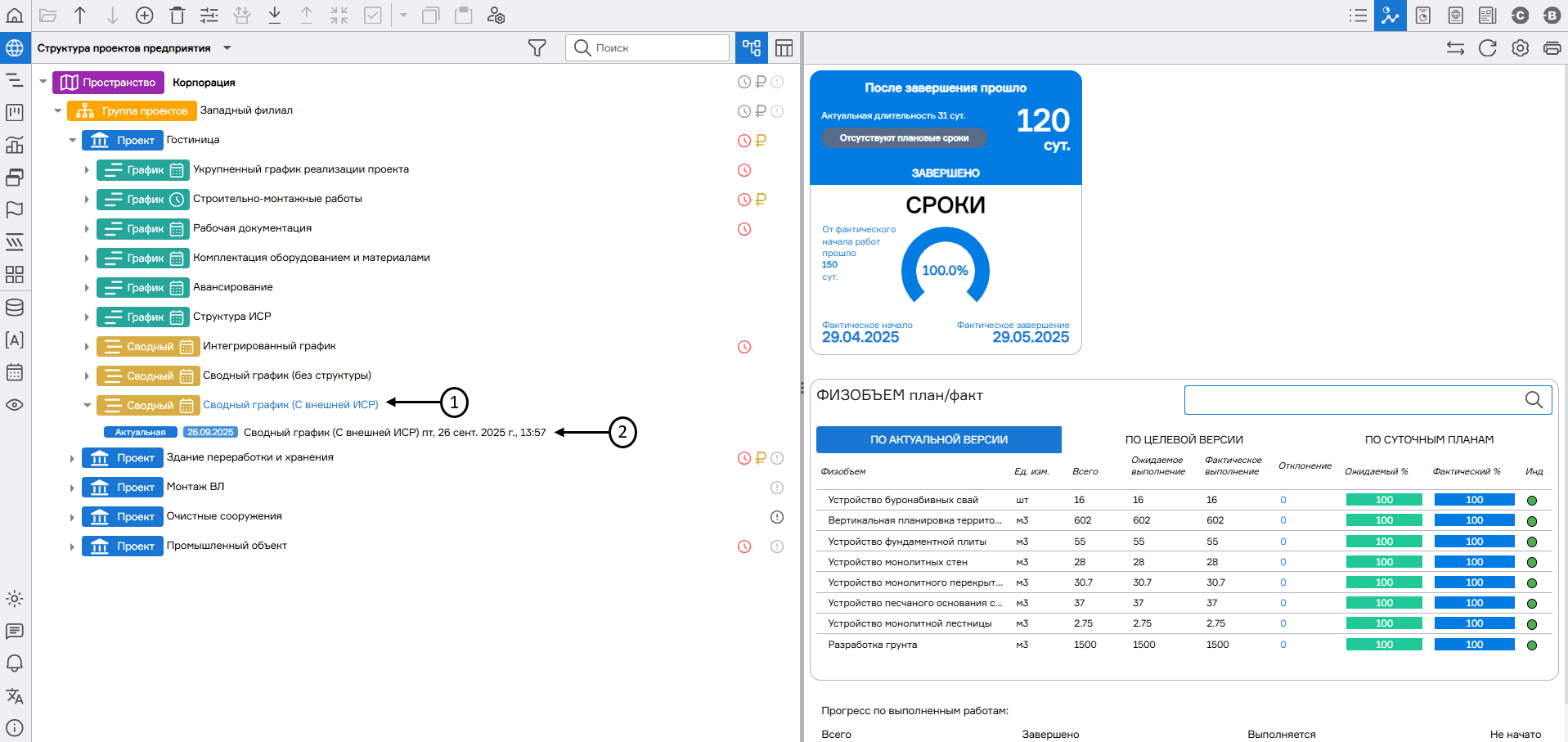

После успешного завершения расчета на структуре проектов предприятия появится новый график проекта (1) с наименованием, совпадающим с названием настройки сводного графика, на основании которой был выполнен расчет, и, соответственно, версия сводного графика (2) с датой актуализации, указанной при выполнении расчета.

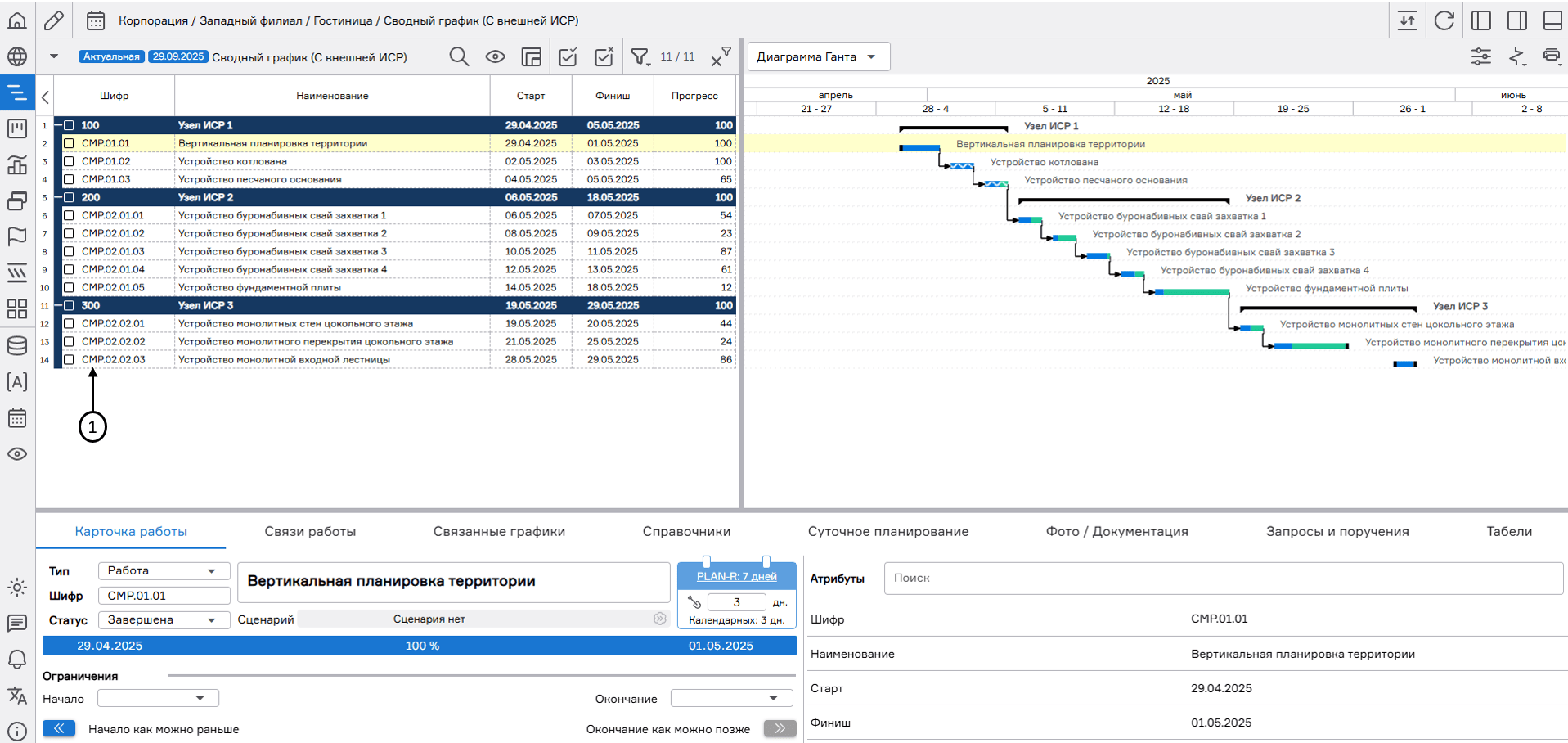

При открытии сводного графика можно увидеть, что работы из других графиков распределились по структуре в соответствии с установленным шифром пользовательского атрибута. Кроме того, к каждой работе в сводном графике был добавлен префикс (1), что позволяет легко идентифицировать их принадлежность и структурировать представление данных.

Обновление сводного графика

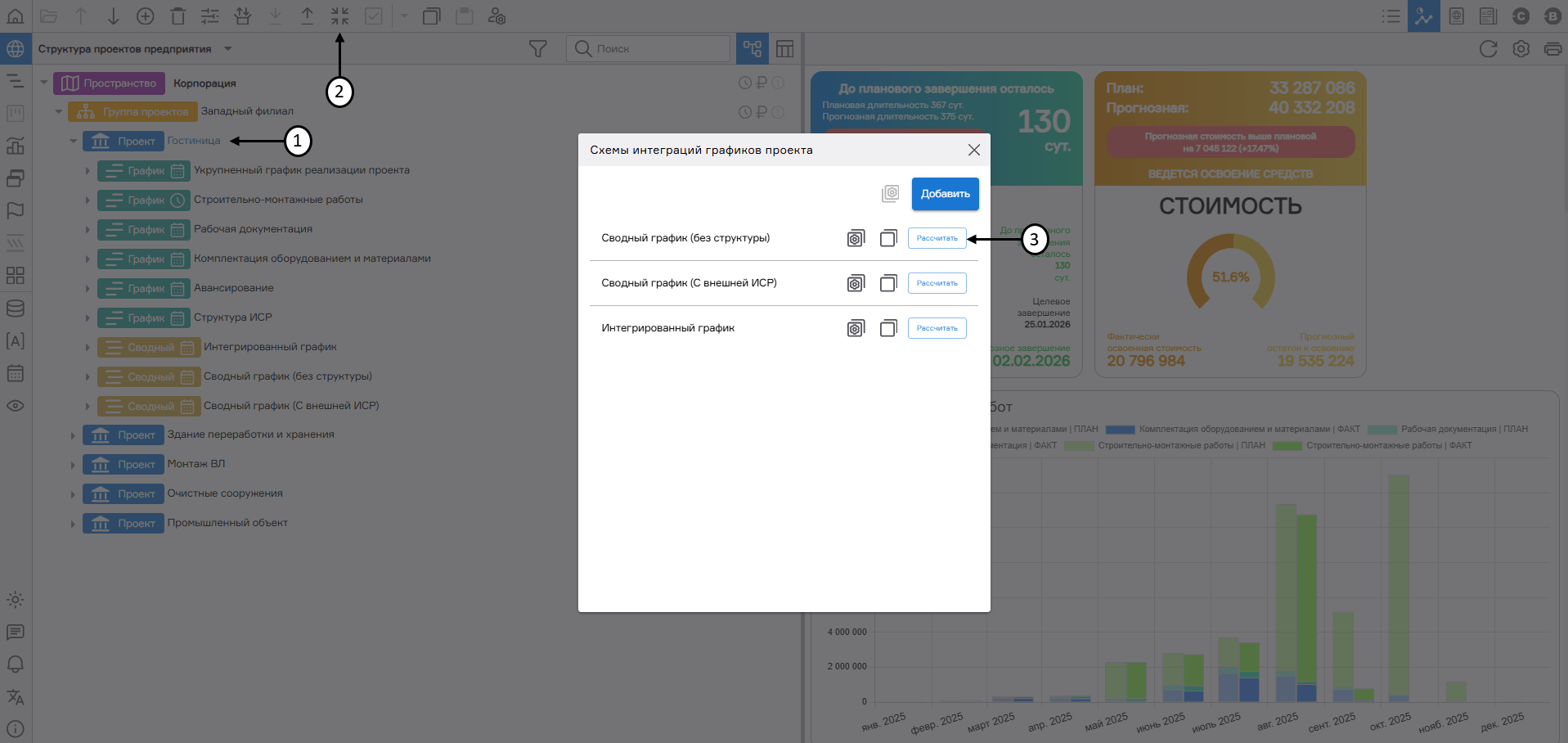

В случае внесения изменений в работы графика, включенного в состав сводного графика, необходимо провести обновление сводного графика. Для этого необходимо на структуре проектов предприятия выбрать узел с типом «Проект» (1), и перейти в настройки сводного графика, нажав на соответствующую кнопку (2) на панели настройки предприятия. В открывшемся окне «Схемы интеграций графиков проекта» нажать на кнопку «Рассчитать» (3) у сохраненной настройки, применяемой к сводному графику. Сводный график будет рассчитан с новыми актуальными данными.

Копирование настроек сводного графика

PLAN-R предусматривает дублирование настроек сводного графика в выбранном проекте и их копирование для создания новых настроек в других проектах.

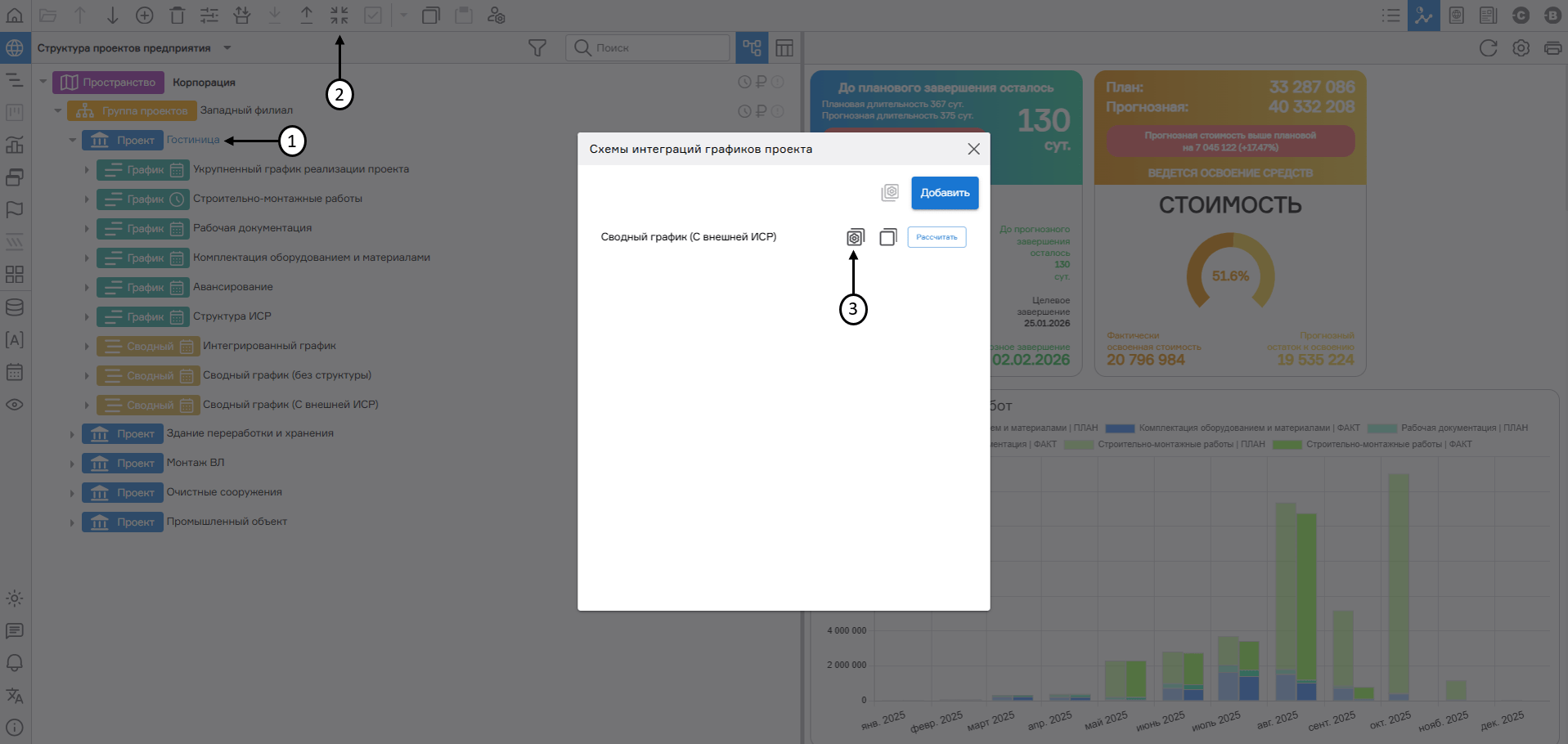

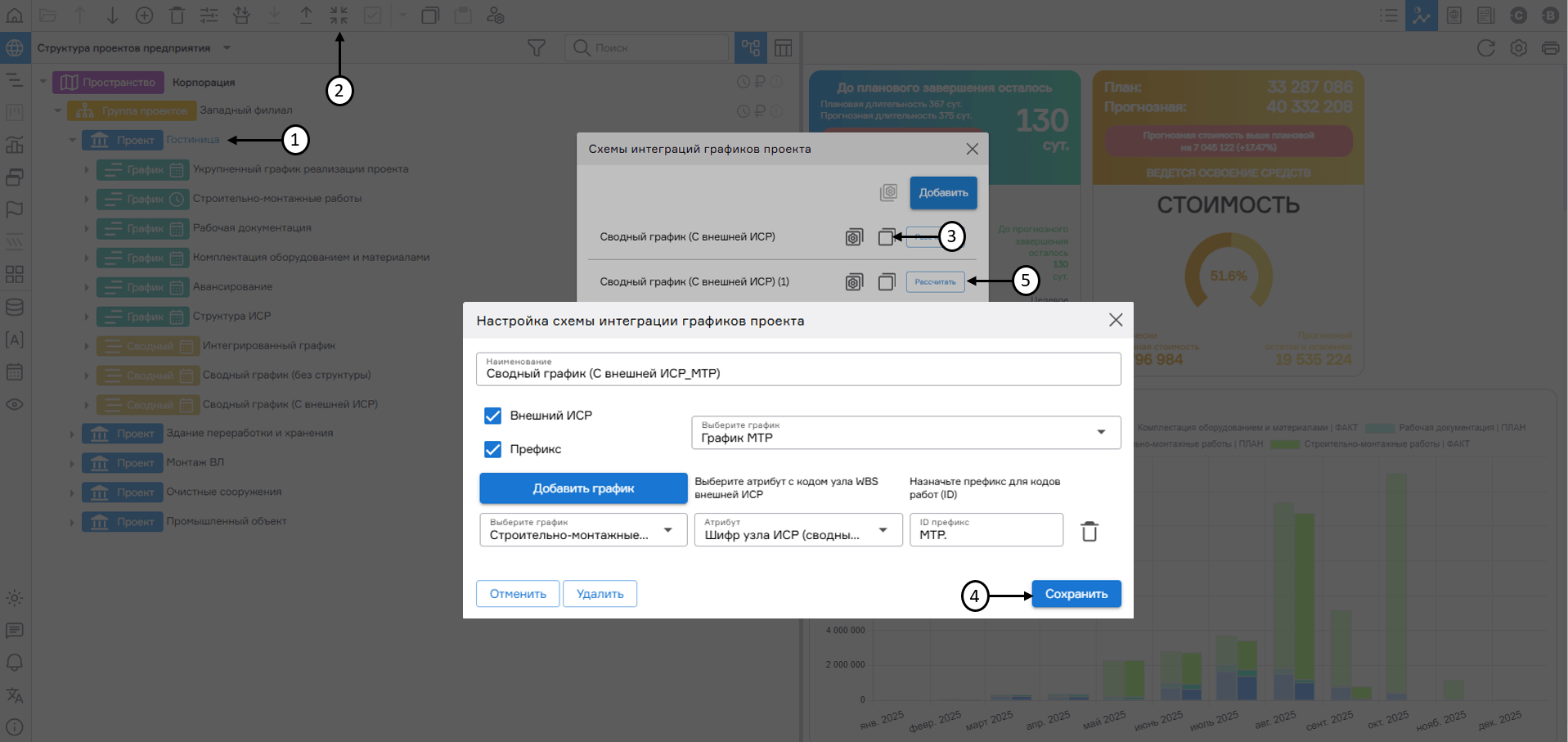

Для дублирования настроек сводного графика необходимо выбрать на структуре проектов предприятия узел с типом «Проект» (1), нажать на кнопку «Сводный график» (2), в окне «Схемы интеграций графиков проекта» нажать на кнопку «Дублировать» (3) у желаемой настройки. В списке схем интеграций графиков проекта появится новая настройка, доступная к изменению в окне «Настройка схемы интеграции графиков проекта». По завершению изменений настроек для их сохранения и применения необходимо нажать на кнопку «Сохранить» (4) и «Рассчитать» (5).

Чтобы скопировать настройки сводного графика в другой проект необходимо выбрать узел с типом «Проект» (1), нажать на кнопку «Сводный график» (2), в окне «Схемы интеграций графиков проекта» у желаемой настройки нажать на кнопку «Копировать настройки» (3).

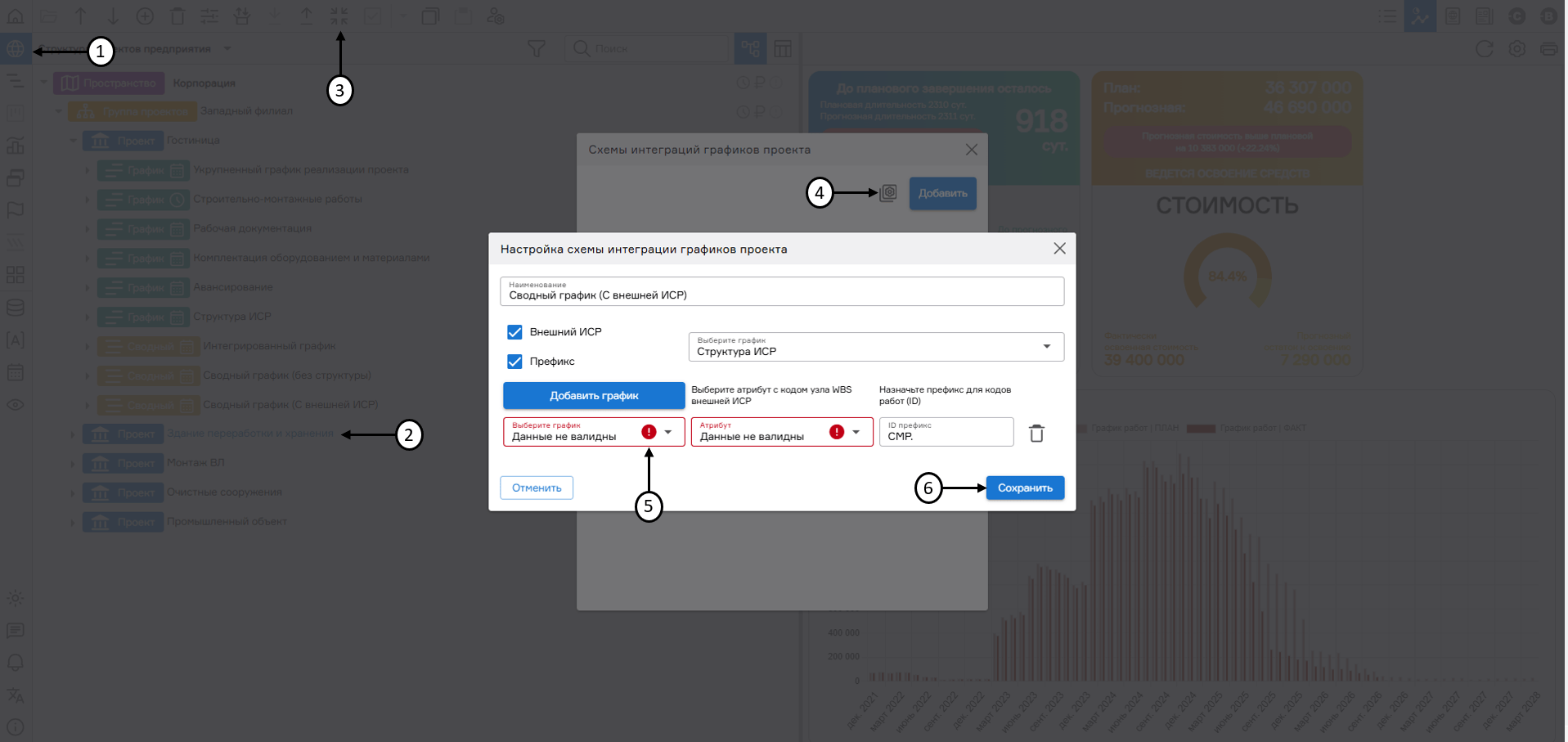

Далее необходимо выйти на структуру проектов предприятия (1), выбрать желаемый узел с типом «Проект» (2) и нажать на кнопку «Сводный график» (3). В окне «Схемы интеграций графиков проекта» для вставки настроек необходимо нажать на кнопку «Вставить сохраненные настройки» (4). В открывшемся окне «Настройка схемы интеграций графиков проекта» отобразятся скопированные настройки, доступные к изменению. В случае, если при вставке настроек в новый сводный график другого проекта нет данных (графиков и атрибутов), то в окне настроек выдается предупреждение «Данные не валидны» (5).

Для сохранения созданной настройки необходимо нажать на кнопку «Сохранить» (6).

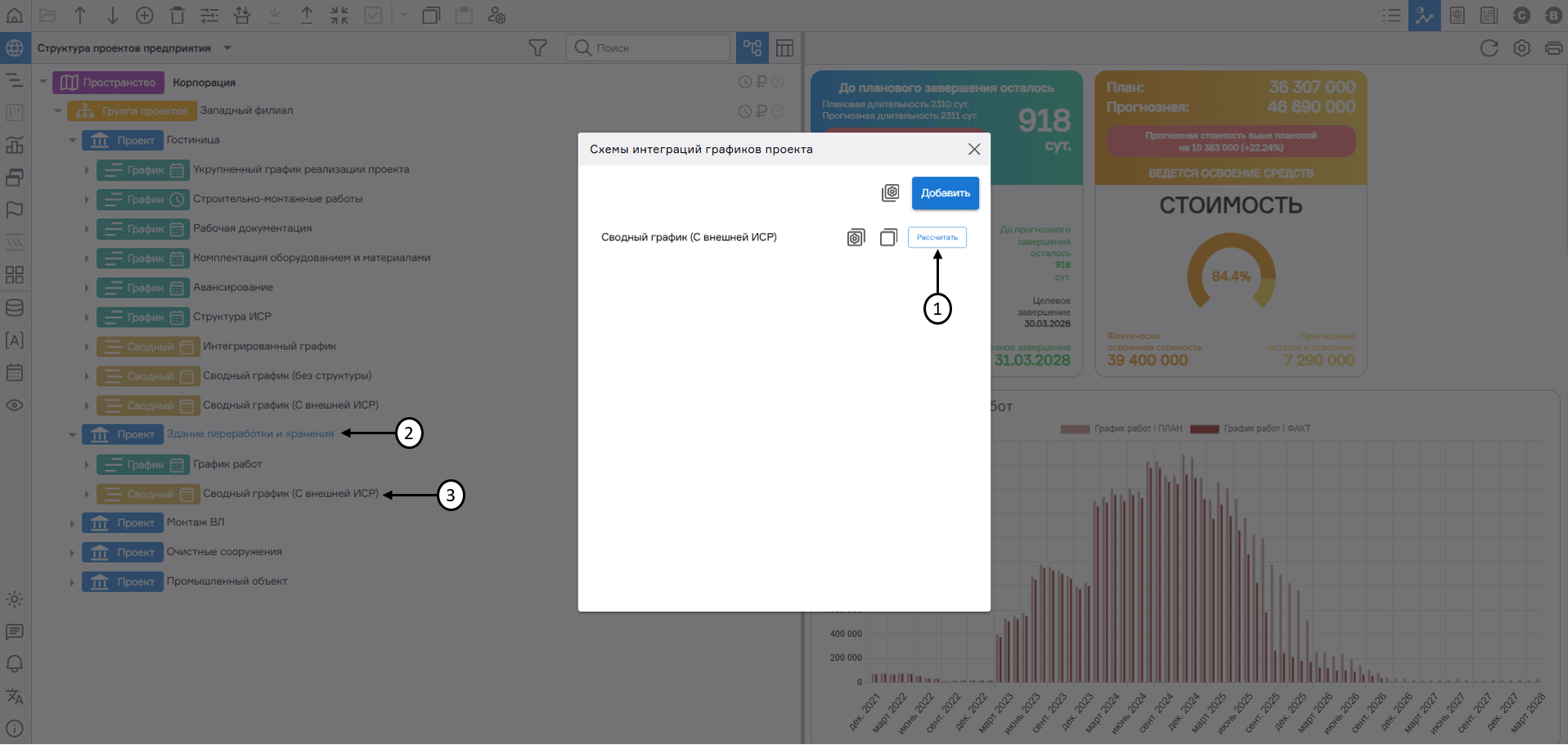

Для применения настроек по созданию сводного графика необходимо нажать на кнопку «Рассчитать» (1). На структуре проектов предприятия в выбранном проекте (2) появится сводный график (3), созданный на основании настроек сводного графика другого проекта.
