ИНДИКАТОРЫ ПО ГРАФИКУ

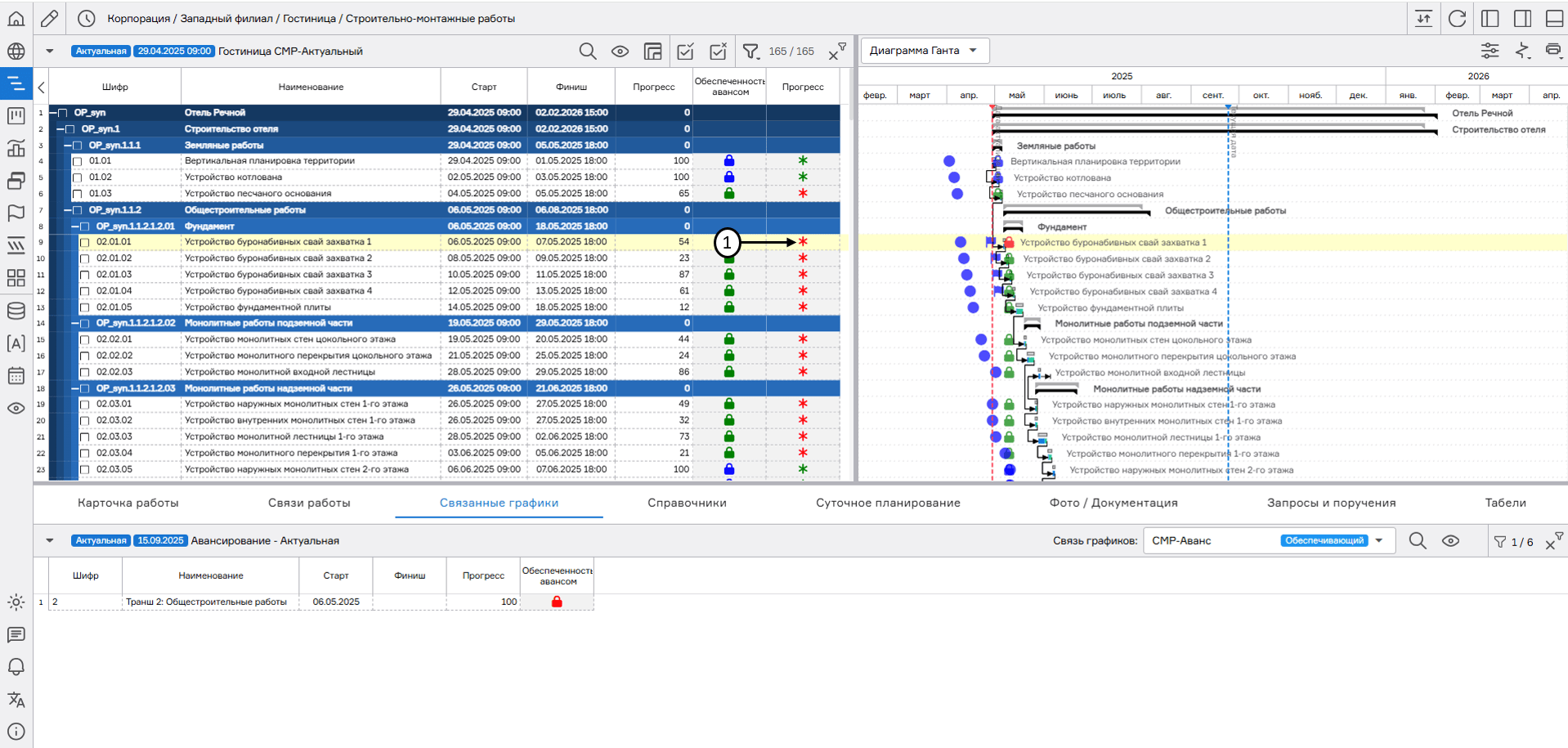

Индикаторы по графику (1) формируются внутри одного графика с использованием атрибутов его работ (либо пользовательских значений) и правил индикации. Такие индикаторы не отображаются на диаграмме Ганта, но отображаются в качестве атрибутов работ графика, открытого как в качестве основного, так и обеспечивающего графика.

Настройка индикаторов по графику

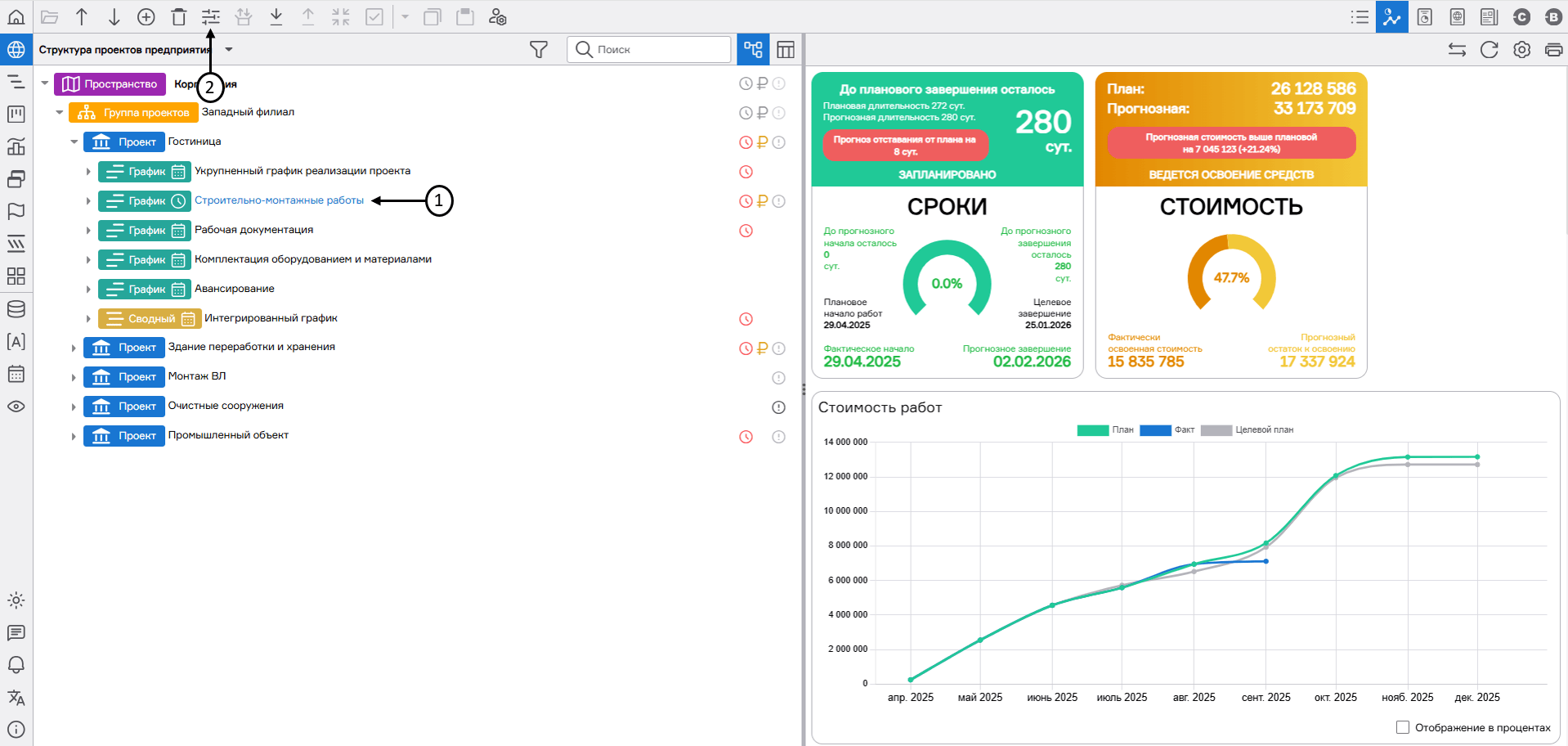

Для открытия меню настройки индикаторов по проекту необходимо выделить узел структуры проектов предприятия с типом «График» и нажать на кнопку «Настройки узла» на панели настройки предприятия.

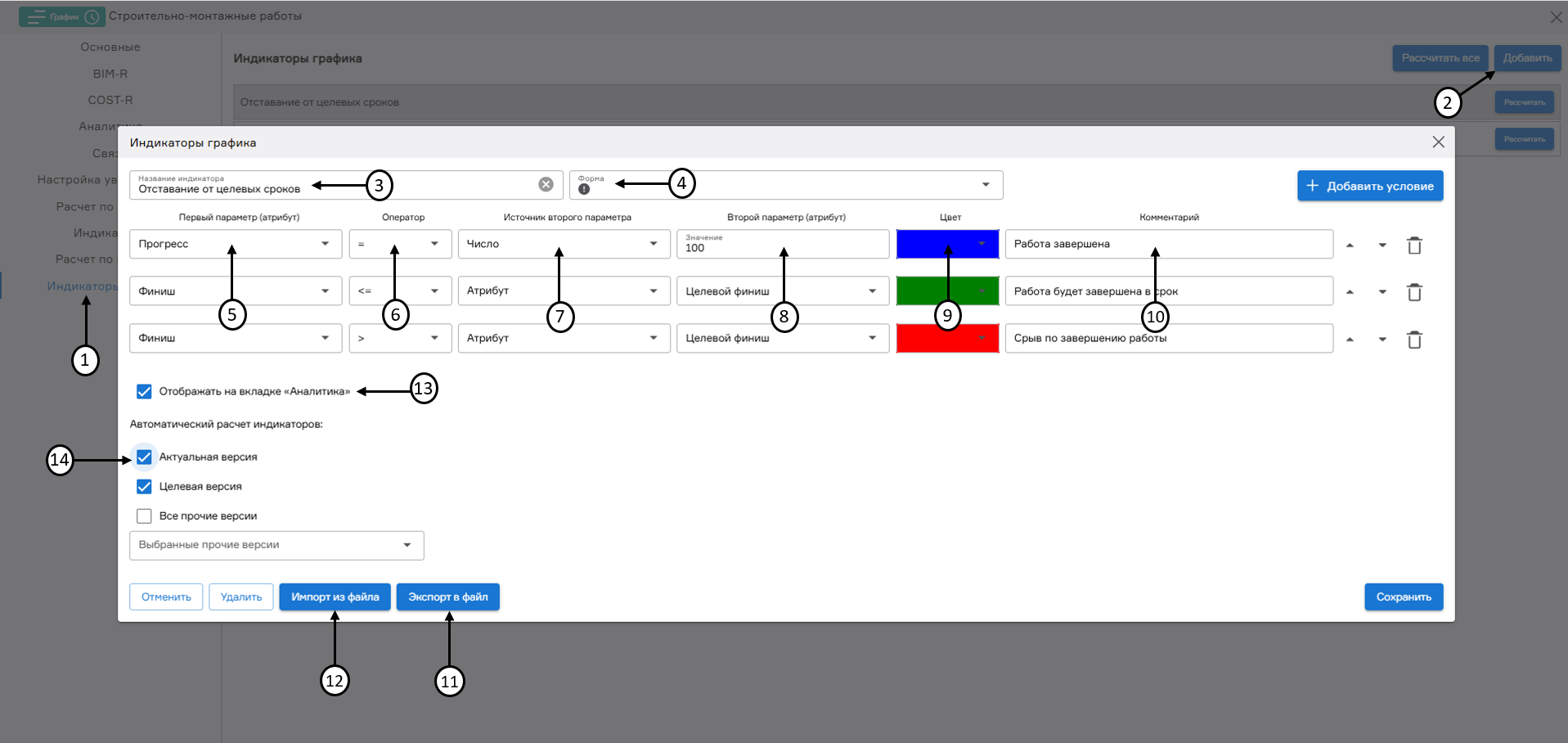

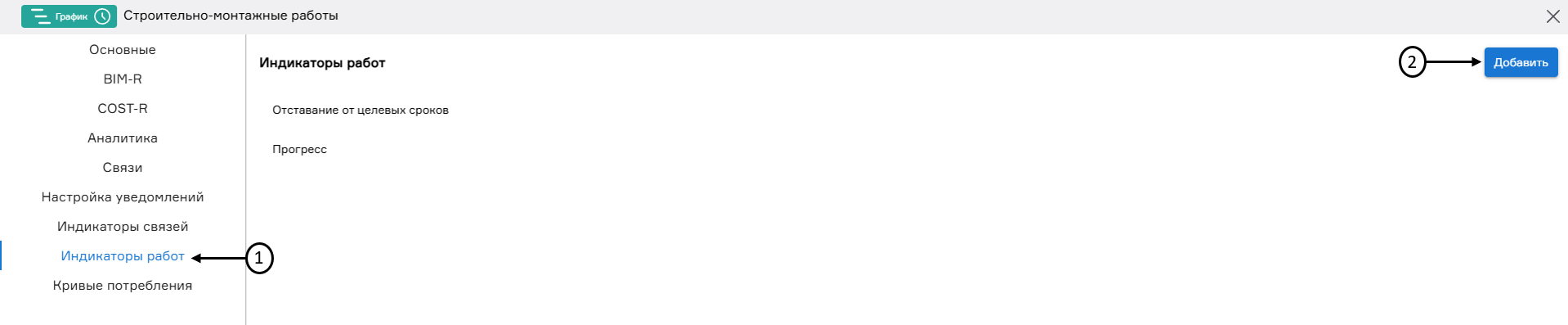

В открывшемся окне необходимо перейти в раздел «Индикаторы графика» (1). Создание нового индикатора осуществляется по нажатию кнопки «Добавить» (2).

Для настройки индикатора необходимо ввести следующие параметры:

наименование индикатора (3);
форма индикатора (из выпадающего списка возможных форм индикаторов) (4);
условия цветового индицирования.

Настройка условий цветового индицирования состоит из следующих элементов:

первый параметр (атрибут) логического выражения из данного графика (5);
оператор (из выпадающего списка возможных логических операторов) (6);
источник второго параметра (из выпадающего списка возможных параметров) (7);
второй параметр (атрибут) логического выражения (8) (при необходимости);
цвет индикатора, соответствующий выполнению данного условия (9).

В качестве второго параметра логического выражения условия цветового индицирования может выступать:

один из атрибутов работ данного графика;
дата актуализации графика;
число;
пользовательская дата;
пустое значение.

Проверка на выполнение условий индицирования происходит «сверху-вниз», при выполнении одного из условий проверка на следующие условия не проводится. Для изменения порядка проверки условий необходимо воспользоваться кнопками перемещения справа от каждого условия (10). Копирование настроек индикатора реализовано в виде экспорта/импорта данных в файл. Для того чтобы экспортировать настройки индикатора необходимо в соответствующем окне нажать на кнопку «Экспорт в файл» (11). Вставка ранее выгруженных настроек индикатора выполняется нажатием на кнопку «Импорт из файла» (12) и загрузкой соответствующего файла с данными о настройках.

Для отображения настроенных графиков по умолчанию установлен чекбокс «Отображать на вкладке «Аналитика»» (13). При снятии чекбокса индикаторы не отображаются на вкладке «Аналитика» при выделении узла типа «График».

Также в PLAN-R предусмотрена возможность выбора версий графика для которых будет рассчитываться настраиваемый индикатор с помощью чекбоксов (14):

для актуальной версии графика;
для целевой версии графика;
для одной или нескольких прочий версий графика.

После завершения настройки фильтров индикатор сохранится в PLAN-R.

Пользователь может изменить порядок отображения индикаторов в разделе «Аналитика», перетаскивая их левой кнопкой мыши в нужном порядке.

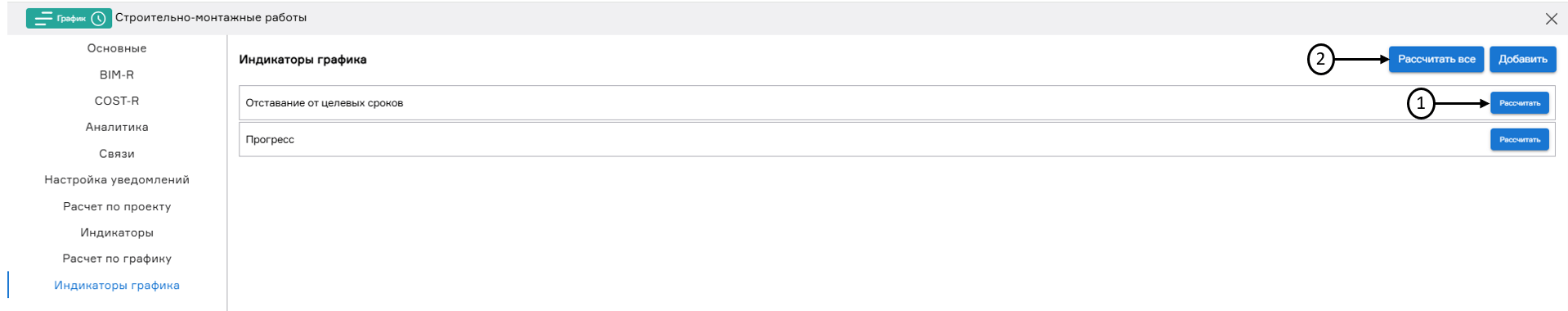

Для расчета индикатора необходимо нажать на кнопку «Рассчитать» (1). Массовый расчет индикаторов графика доступен нажатием на кнопку «Рассчитать все» (2).

Отображение индикаторов по графику

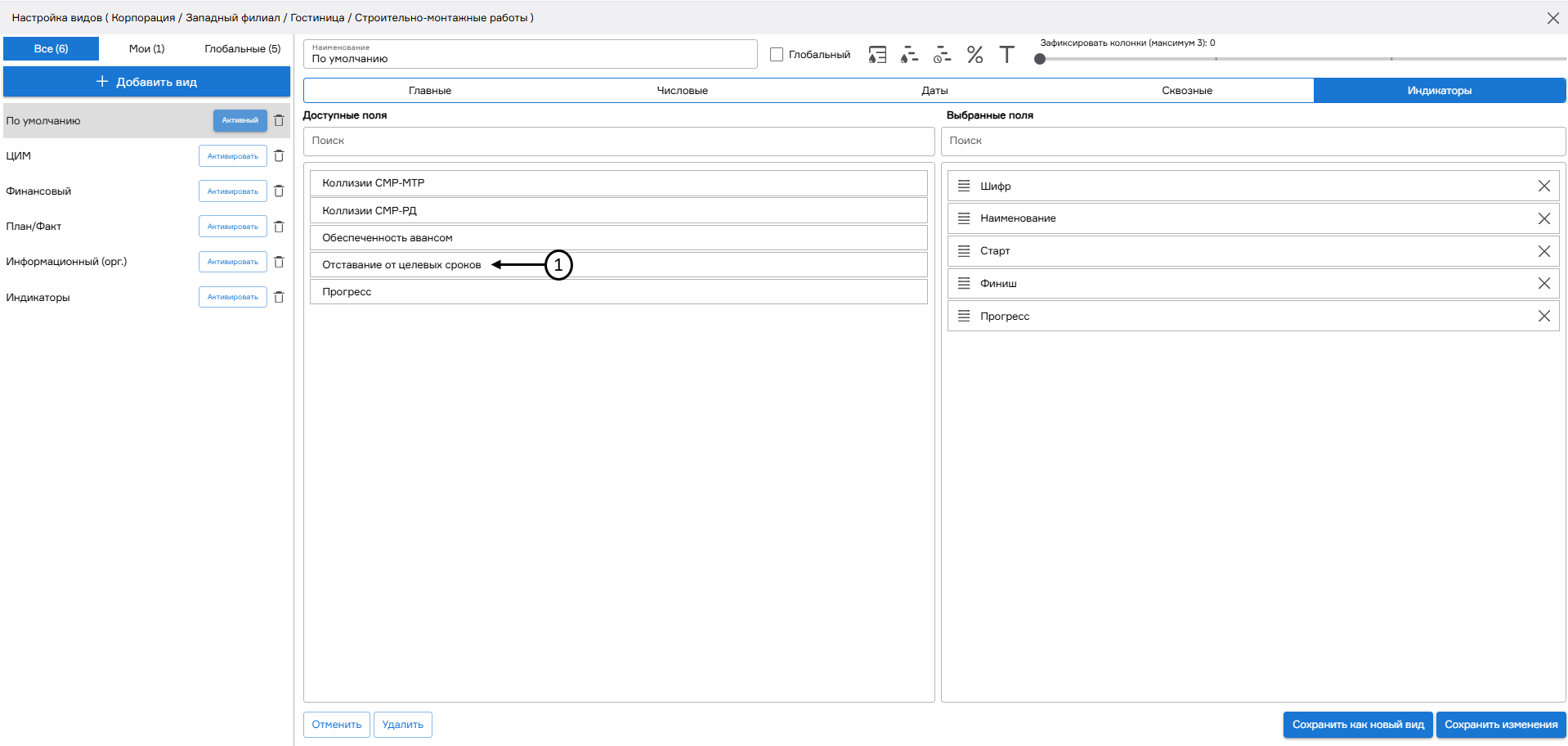

Настроенные индикаторы по графику не могут быть отображены на диаграмме Ганта, однако доступны для отображения на работах основного и обеспечивающего графиков. После завершения расчета индикатор (1) будет доступен для вывода на экран в меню настройки видов в разделе «Индикаторы».
