КОНТРОЛЬ И НАЗНАЧЕНИЕ РЕСУРСОВ

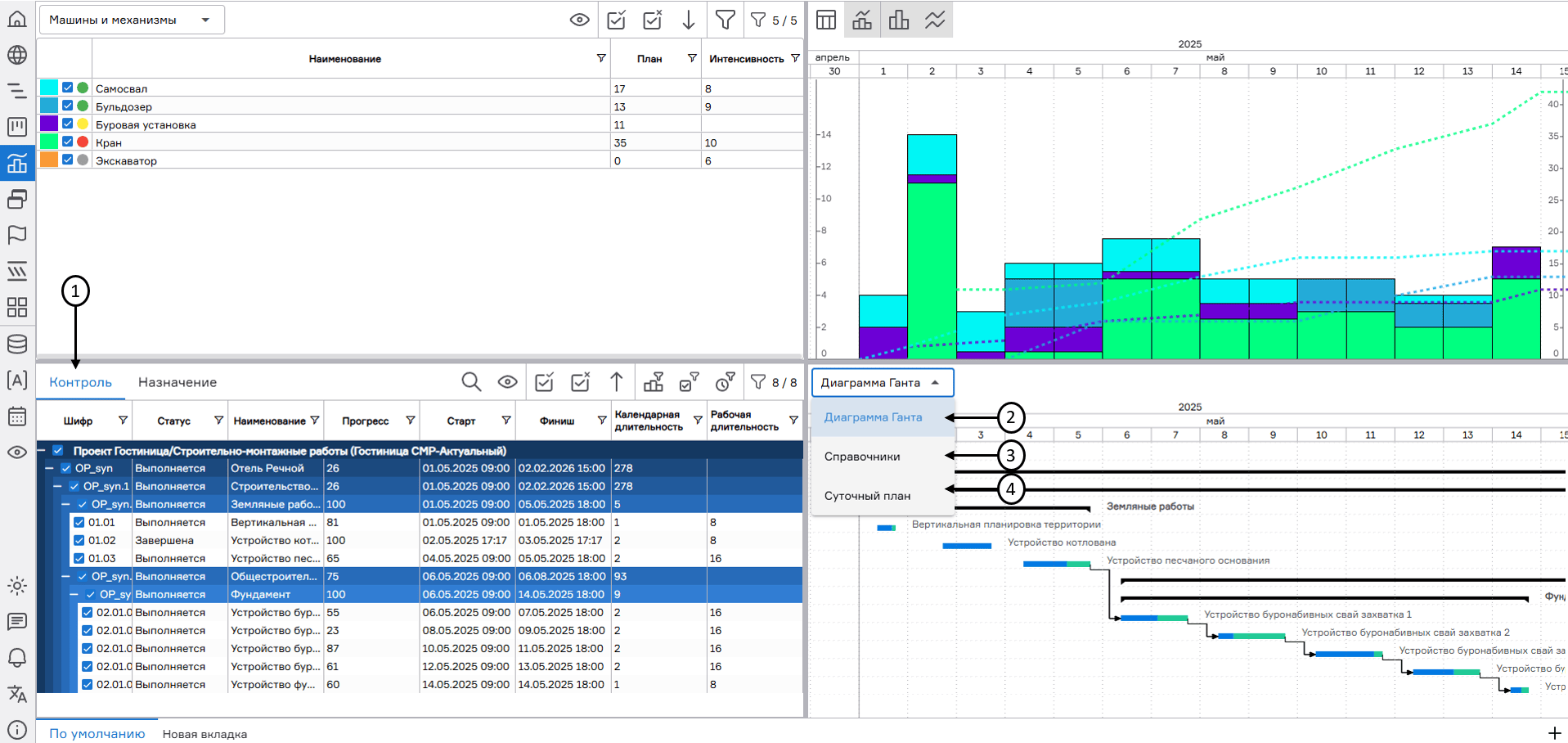

Таблица с иерархической структурой работ состоит из двух вкладок – «Контроль» и «Назначение». На вкладке «Контроль» (1) отображаются все работы графиков, на которые назначались записи из ресурсного справочника в СДР, выбранного при создании вкладки. При выборе этого режима в правой части интерфейса можно открыть окно с диаграммой Ганта (2), назначениями справочника на работы (3) или суточным распределением ресурса (4).

На панели инструментов на вкладке «Контроль» есть:

Поиск работы (1);
Настройка вида графиков (2);
Установка всех чекбоксов на работах графиков (3);
Снятие всех чекбоксов с работ графиков (4);
«Отметить ресурсы по задачам» (5) – с помощью этой кнопки можно отметить чекбоксами ресурсы из таблицы ресурсов, использованные на работах, которые отмечены чекбоксами в иерархической структуре работ;
«Фильтр по выбранному столбцу диаграммы» (6) – с помощью этой кнопки можно увидеть, на какие работы назначен конкретный ресурс за определенную дату. Чтобы фильтр сработал, необходимо выбрать нужный столбец в диаграмме ресурсов и кликнуть по нему;
«Показать только выделенное» (7) – с помощью этой кнопки можно отобразить работы, выделенные чекбоксами;
«Фильтр по % выполнения» (8) – с помощью этой кнопки можно отфильтровать работы по статусу выполнения.

Если открыта вкладка «Контроль», то в правой части можно открыть:

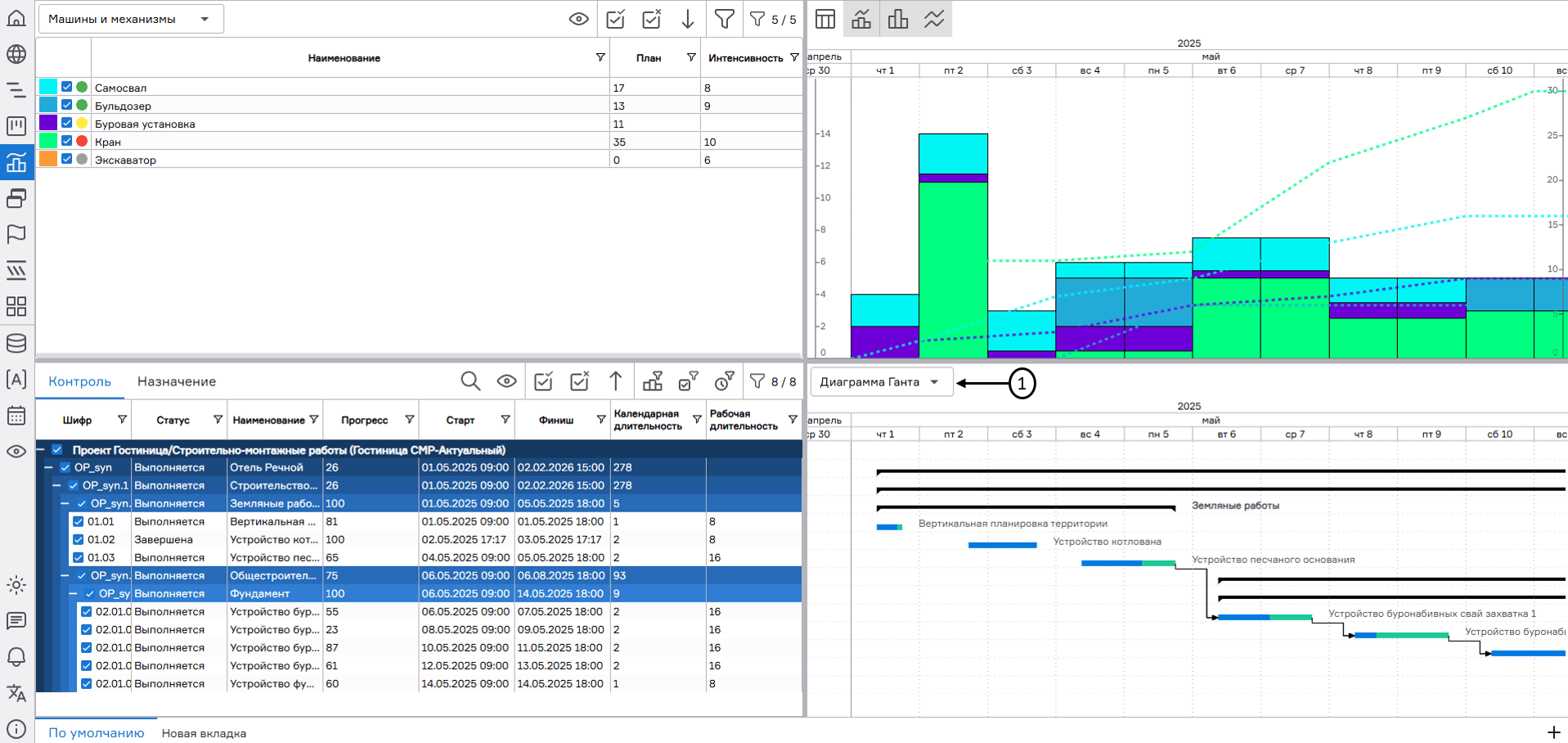

«Диаграмма Ганта» (1). На диаграмме Ганта отображаются работы и их зависимости. Работы раскрашиваются в зависимости от % выполнения. Диаграмма в этом разделе ничем не отличается от диаграммы Ганта в разделе «Графики». При масштабировании диаграммы Ганта масштабируется и диаграмма с ресурсами.

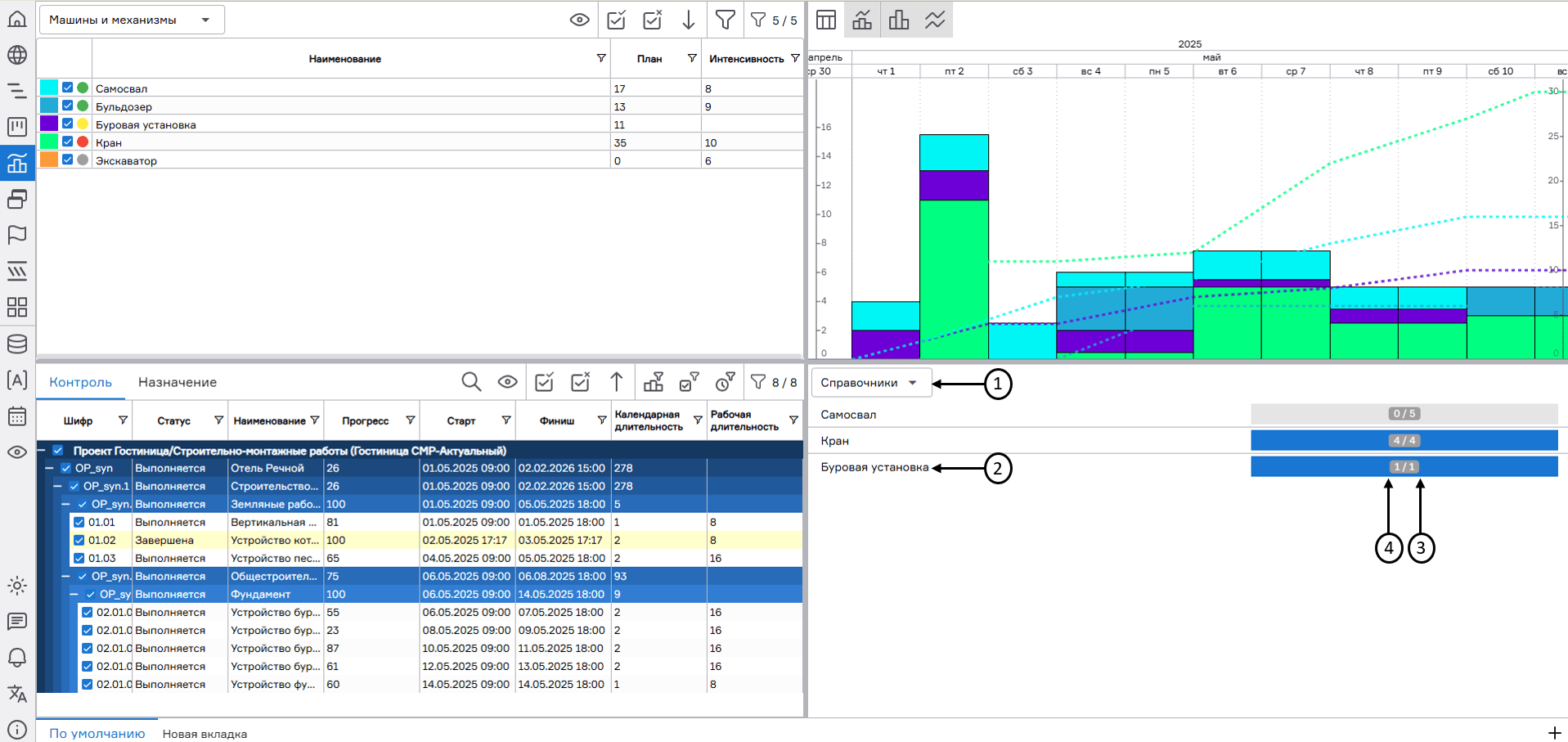

«Справочники» (1). На этой вкладке отображаются назначенные на выбранную работу ресурсы (2), а также общий назначенный план (3) и сумма согласованного плана из ресурсного планирования (4).

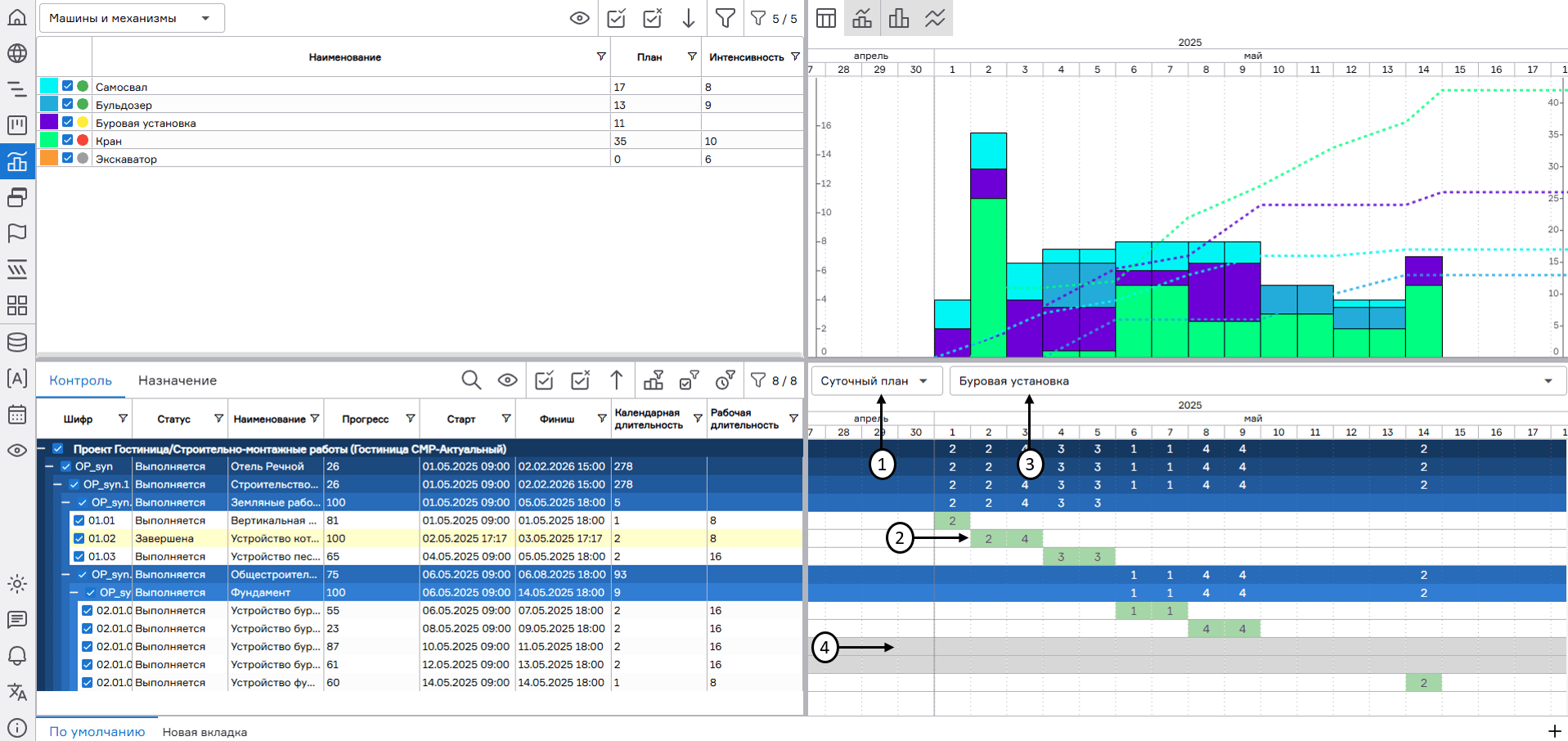

«Суточный план» (1). На этой вкладке отображается суточное распределение (2) по выбранному ресурсу (3) на работах. Если на работу назначен ресурс, то длительность работы закрашивается зеленым цветом в таблице (2). Если на работу не назначен ресурс – строка серая (4). Суточные значения суммируются на узле. Временная шкала в «Суточном плане» изменяется вместе со шкалой диаграммы ресурсов.

На вкладке «Назначение» (1) можно назначать или редактировать назначение ресурса в СДР на работу графика. Эта вкладка идентична вкладке «Ресурсное планирование» в разделе «График». Подробнее о работе с вкладкой «Ресурсное планирование» можно прочитать в разделе «Ресурсное планирование».

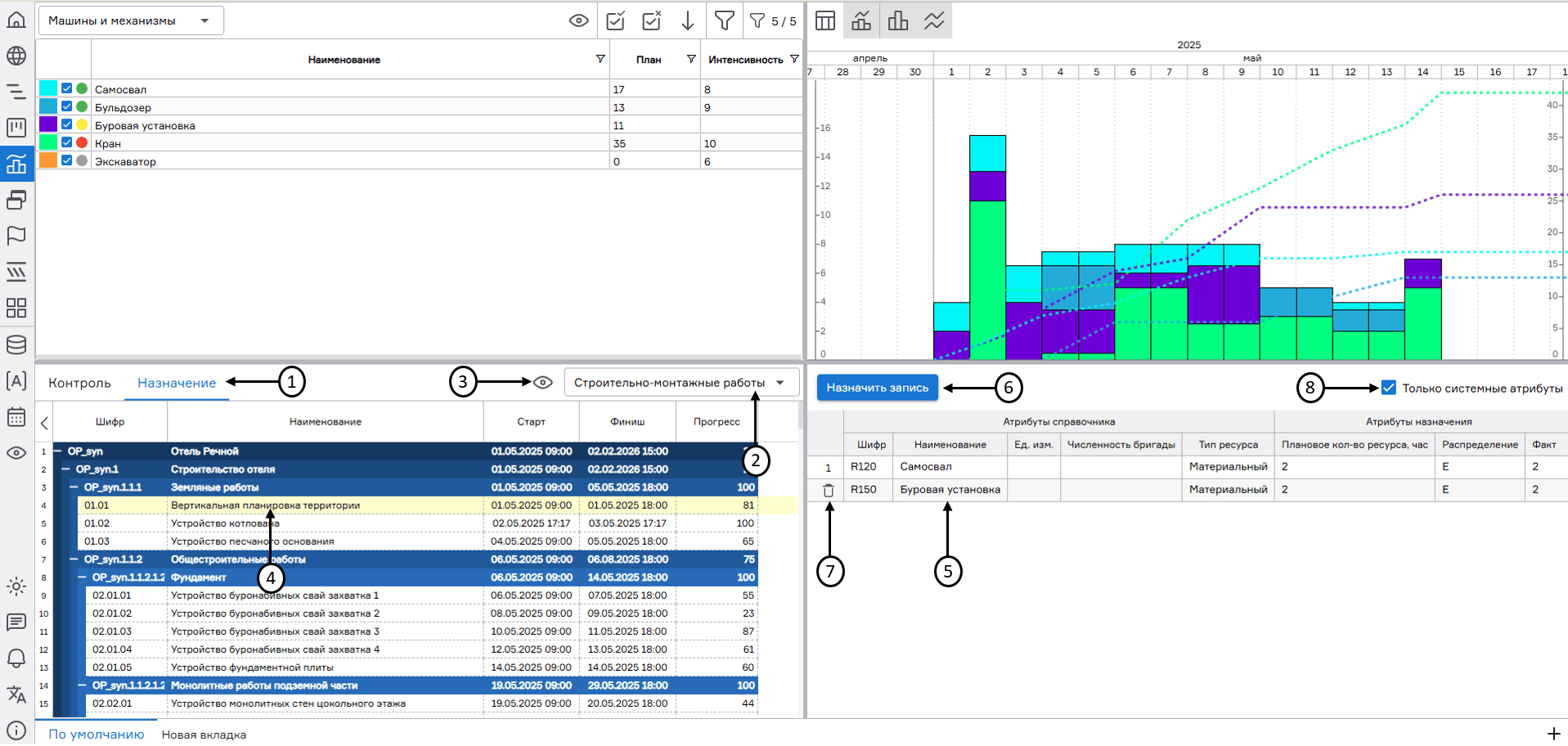

Чтобы назначить запись ресурсного справочника из СДР на работу, необходимо выбрать график (2), настроить вид отображения графика и добавить/убрать атрибуты по необходимости (3), выбрать работу (4), просмотреть список назначенных ресурсов по работе в правой части интерфейса (5) и назначить новый ресурс, нажав на кнопку «Добавить ресурс» (6).

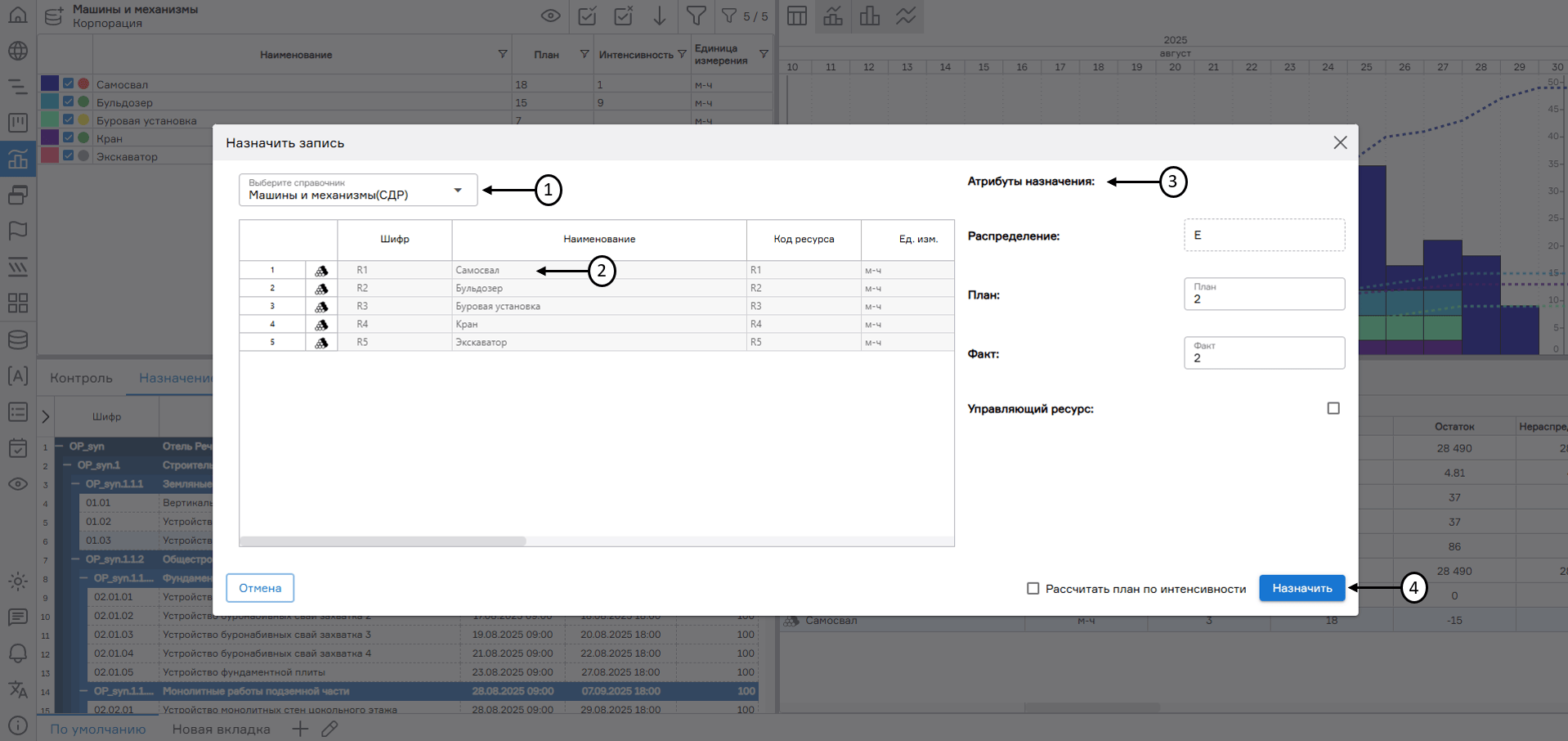

В открывшемся окне назначения записи необходимо указать СДР из выпадающего списка (1), выбрать ресурс (2) и, при необходимости, заполнить его атрибуты назначения (3). Для назначения ресурса на работу графика необходимо нажать на кнопку «Назначить» (4).

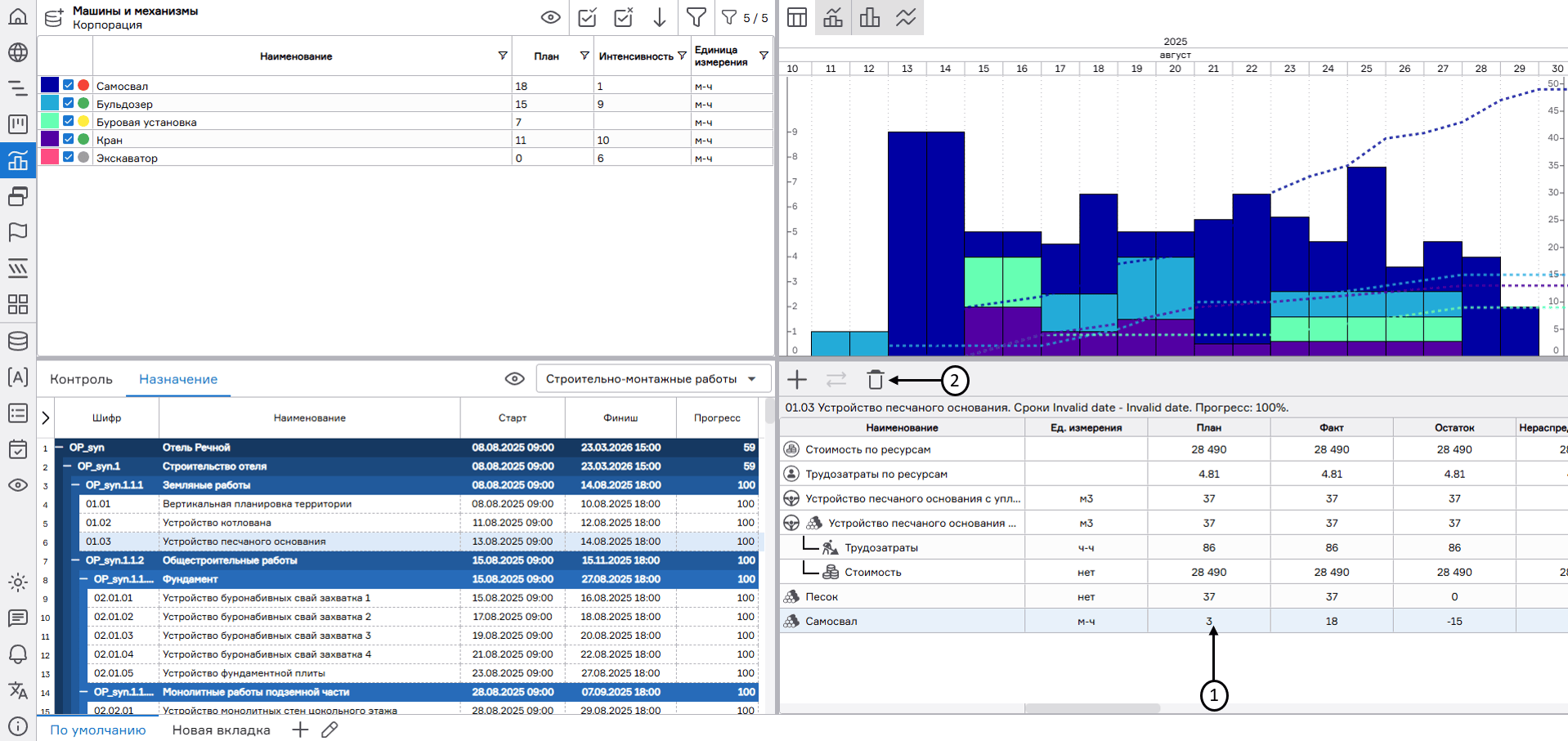

Редактирование атрибутов назначения ресурса выполняется непосредственно в таблице на данной вкладке – для изменения значения достаточно дважды кликнуть по нему (1). Также назначенный ресурс можно удалить, для этого необходимо выбрать ресурс в таблице и нажать на кнопку «Удалить» (2).
